Монтаж СИП провода своими руками - рекомендации

Здравствуйте, после зимнего периода многие особенно в майские - начинают дачный сезон. Дачи сады и загородные участки требуют постоянного ухода и ремонта, мы Электро Ом - решили не остаться в стороне и подготовили  несколько рекомендаций для вашего загородного дома касающихся электрики.

В первую очередь обязательно посоветуйтесь с главным электриком и если вы сами сомневаетесь, что у вас получиться качественно выполнить описанные здесь работы, обратитесь к профессионалам - которые специализируются на монтаже электрики.

Почему СИП?

Итак, СИП – самонесущий изолированный провод. Пришел на смену привычному неизолированному многопроволочному алюминиевому проводу АС, который по сию пору можно наблюдать в составе ВЛ (ВЛ -  высоковольтная линия) частного сектора во многих регионах нашей страны. Неизолированный провод применялся раньше просто по причине отсутствия надежных изоляционных материалов, способных служить в жестких условиях эксплуатации под открытым небом.

Из-за отсутствия изоляции проводов ВЛ, при ее монтаже приходилось пользоваться опорными изоляторами. Линии передач занимали большое пространство, потому что было необходимо выдержать расстояние между проводами. Но, несмотря на это, нередко провода перехлестывались между собой, например, при сильном ветре. Тогда происходили короткие замыкания, обрывы линий… В общем, проблем хватало.

СИП же своим появлением разом снял практически все эти проблемы и вопросы. Изоляция из сшитого полиэтилена не боится ни дождя, ни ветра, ни солнечного света и способна прослужить верой и правдой целых 25 лет минимум. Для таких условий срок внушительный. Монтаж воздушки при помощи СИП не занимает много времени и сил, поскольку для этого провода разработан широкий спектр различной крепежной арматуры. Продумано все до мелочей: не монтаж, а одно удовольствие.

Поэтому, если вы видите, что  ваша высоковольтная линия на столбах еще  с советских времен проведена с помощью линии неизолированного провода, рекомендуем заменить его на СИП

Монтаж

Перед устройством нового ввода необходимо получить технические условия у местного штатного электрика или в компании которая занимается управлением и обслуживанием вашего участка, получить от них условия. Можно, конечно, действовать и без этих условий, но в перспективе могут возникнуть разногласия.

Для ввода в дом применяется СИП 4 без несущего троса с жилами одинакового сечения по 16 кв. мм.

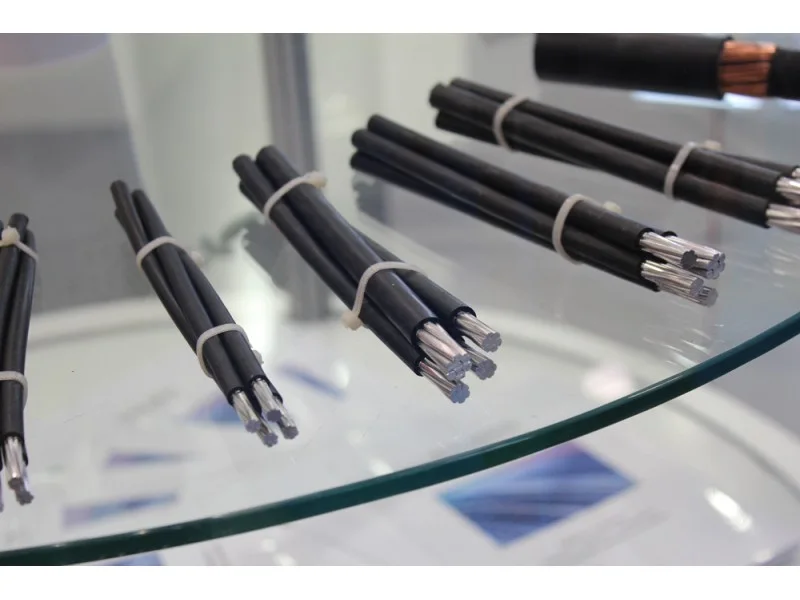

Виды сип проводов

СИП – это алюминиевый кабель, а использование алюминия сечением менее 16 кв. мм. на текущий момент запрещено ПУЭ. Провод же большего сечения попросту не нужен, поскольку и 16 квадратов более чем достаточно.

Количество жил СИПа на ввод – две или четыре, в зависимости от того, однофазный или трехфазный ввод мы организуем.

см. также: однофазные и трехфазные многотарифные счетчики.

Важные моменты при монтаже

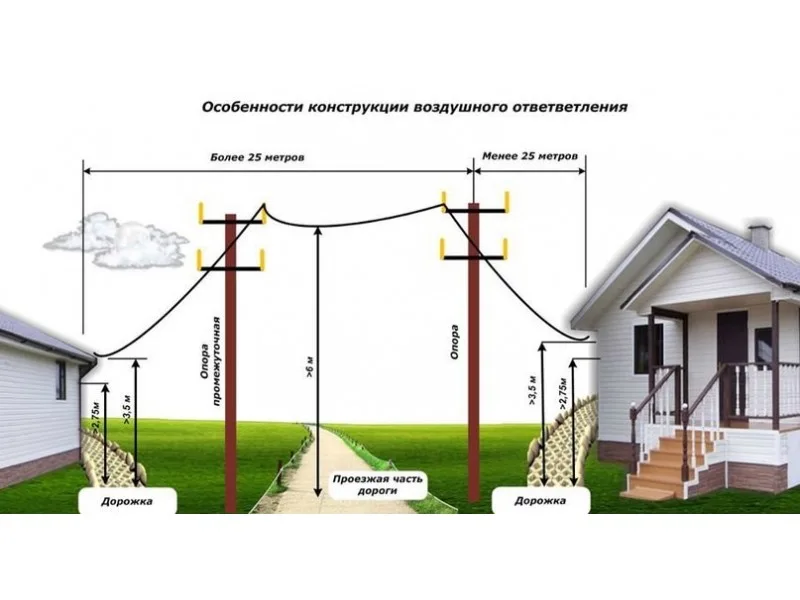

• Измерьте расстояние до ближайшего столба если оно больше 25 метров то понадобится установка дополнительной опоры
• Ответвление от магистральной линии проще всего устроить при помощи штатных прокалывающих зажимов для СИПа
• На подводе к наружной стене дома СИП можно закрепить при помощи анкерного зажима на кронштейне. Это тоже штатная арматура для СИПа и особых проблем при ее монтаже возникнуть может. Здесь тоже количество зажимов и анкеров соответствует числу вводных жил.
• Также учитывайте материал из которого изготовлен дом - если из горючих материалов - дерево - то монтаж по дому в обязательном порядке осуществляется в гофре или кабель канале

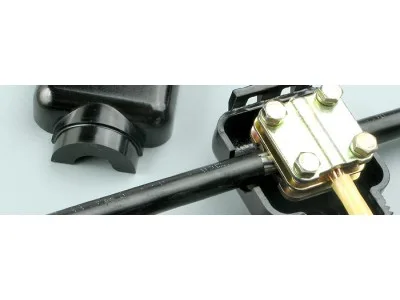

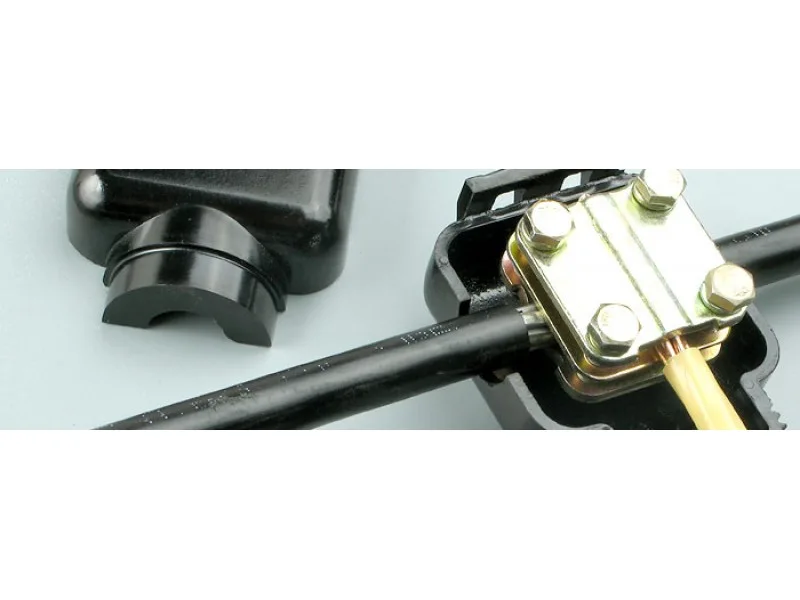

• Соединение СИП кабеля и медного провода с помощью ответвительных сжимов. Ответвительные сжимы в простонародье называются «орешками» и используются в основном для подсоединения кабеля к уже имеющейся линии без разрыва. Конструкция сжима достаточно проста: изолирующая коробка, внутри которой есть три биметаллических пластины, а также несколько винтов. Для создания надежного и устойчивого контакта необходимо зачистить металлические жилы, вставить в «орешек» и зафиксировать. Данный способ соединения достаточно прост, что позволяет использовать его для прокладки частной электросети. Используются при соединении медного силового кабеля и для ввода в дом и СИПа

Другой вопрос которым задаются часто при монтаже провода СИП  - заводить его в дом или нет?

В этом вопросе часто возникают разногласия - в первую очередь используйте рекомендации от УК или главного электрика вашего сада, поселка, итд

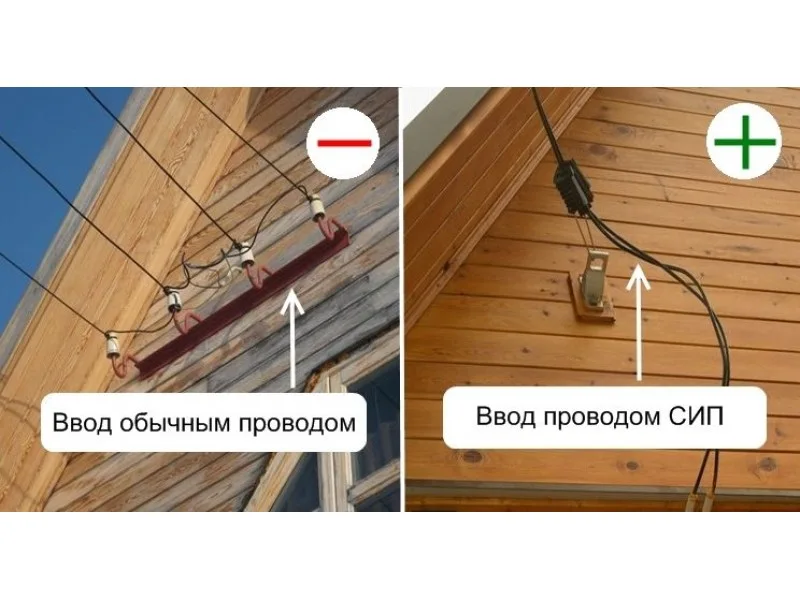

Плюс ввода СИПа в дом в том, что исключены разрывы в цепи и риск  "врезки". Мы рекомендуем заводить СИП непосредственно в щиток. Много проектов решаются таким образом и не вызывают вопросов у надзорных органов

Главная проблема при монтаже и вводе провода СИП в дом в том, что он жесткий - это не удобно при монтаже.

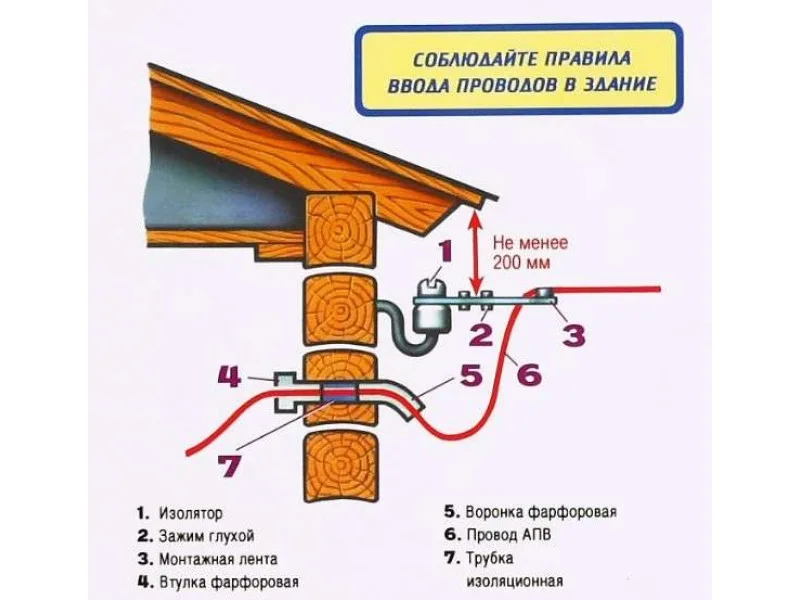

Отверстие для вводного кабеля в стене надо армировать пластиковой или стальной заземленной трубой. Доверяться в этом деле одной лишь гофротрубе не следует. Категорически не подходят для защиты ввода куски резинового шланга. Резина со временем теряет свои диэлектрические и механические свойства, она становится хрупкой и токопроводящей. От такой защиты будет один только вред – она подведет в самый неожиданный момент.

Рекомендации по соединению силового медного провода и СИПа на моменте перехода в дом

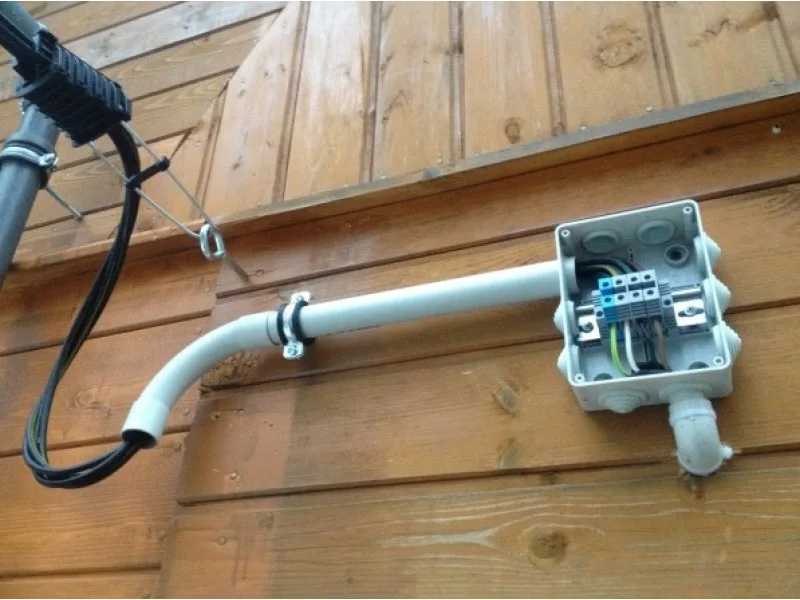

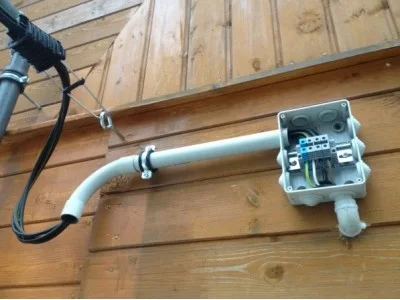

Установите дополнительного двух- или четырехполюсного автомата (в зависимости от числа фаз) перед вводом в стену. Автомат можно установить в отдельном пломбируемом боксе. До автомата будет идти СИП, а после него – ВВГнг в гофротрубе. Номинал автомата лучше выбрать на одну ступень выше автомата во вводном распределительном щите, чтобы при перегрузках и коротких замыканиях внутри дома не приходилось лазить на наружную стену здания.
