В аккуратно собранном электрощите нет случайных деталей. Важны не только автоматы и клеммы, но и провод, которым они соединены. Слишком жёсткую жилу неудобно укладывать в ограниченном пространстве, неверно выбранное сечение может привести к перегреву, а неподходящее оконцевание — к ненадёжному контакту.

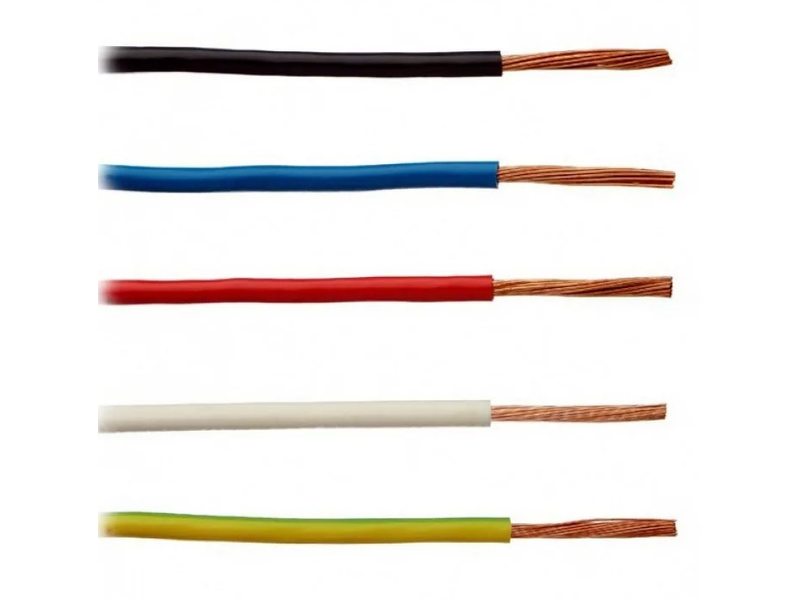

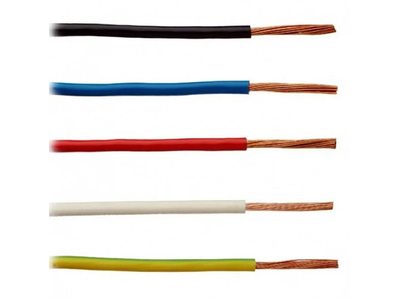

Для стационарного монтажа, где требуется гибкость, используют ПуГВ — медный многопроволочный провод с ПВХ-изоляцией. Многие электромонтажники по привычке называют его ПВ-3. Он востребован при сборке распределительных щитов, шкафов автоматики и подключении электрооборудования.
Разберёмся, чем удобен этот провод, как подобрать исполнение под задачу и на что обратить внимание перед покупкой. Доступные сечения и варианты исполнения представлены в каталоге многопроволочного провода ПуГВ (ПВ-3) ЭлектроОМ.
Что такое ПуГВ и как расшифровывается маркировка
Обозначение ПуГВ описывает назначение и конструкцию провода:
- Пу — провод установочный;
- Г — гибкий;
- В — изоляция из поливинилхлоридного пластиката.
Внутри находится одна токопроводящая жила, собранная из множества медных проволок. Такая конструкция позволяет удобнее изгибать провод при монтаже по сравнению с однопроволочной жилой аналогичного сечения.
Многопроволочный — не значит многожильный. У ПуГВ одна изолированная жила, просто она состоит из нескольких проволок. Например, маркировка ПуГВ 1×6 означает одну жилу номинальным сечением 6 мм², а не шесть отдельных проводников.
ПуГВ и ПВ-3 — одно и то же?
В торговой практике эти обозначения часто используют вместе: ПуГВ рассматривают как современную замену ПВ-3. Однако считать их характеристики полностью одинаковыми без проверки документации нельзя.
ПВ-3 — обозначение из прежней системы стандартов. Для современного ПуГВ характерна медная жила 5-го класса гибкости, тогда как у ПВ-3 класс мог зависеть от сечения. Поэтому при замене провода в проекте нужно сверять не только название, но и нормативный документ, напряжение, класс жилы и условия эксплуатации.
Почему ПуГВ удобен для сборки электрощитов
Главное преимущество ПуГВ становится заметно не на витрине, а во время монтажа. Когда между аппаратами мало места, гибкий провод проще провести по нужной траектории и подвести к клемме без излишнего механического усилия.
Он помогает:
- аккуратно организовать внутренние соединения — уложить проводники в монтажных каналах и сформировать понятную разводку;
- работать с разными сечениями — подобрать провод для цепей управления, силовых соединений или защитных проводников;
- разделить цепи по цветам — упростить последующее обслуживание и поиск нужного соединения;
- снизить механическое воздействие на зажимы — при правильной укладке и фиксации провод не должен тянуть клемму.
При этом гибкость не заменяет грамотный монтаж: радиус изгиба, способ крепления и подключение к аппаратам должны соответствовать документации.
Где применяют многопроволочный провод ПуГВ
Распределительные щиты
ПуГВ используют для внутренних соединений между аппаратами, клеммными блоками и шинами — там, где это допускается конструкцией оборудования и проектом. Сечение выбирают по расчётной нагрузке, условиям охлаждения и характеристикам защиты.
Шкафы автоматики и управления
В таких шкафах много соединений, поэтому важны компактность укладки и удобство маркировки. Для отдельных цепей управления могут применяться небольшие сечения, но окончательный выбор зависит от тока, длины линии и требований оборудования.
Защитное заземление и уравнивание потенциалов
Жёлто-зелёный ПуГВ применяют для защитных проводников при соответствии сечения и способа монтажа проектным требованиям. Например, в ЭлектроОМ представлен ПуГВ 1×6 Ж/З 450/750 В ЭЛЕКТРОКАБЕЛЬ НН. Это конкретное исполнение с медной жилой 6 мм², а не универсальное решение для любого заземления.
Стационарная прокладка в защитных системах
Провод может применяться в трубах, коробах и других предусмотренных проектом системах. Но у него нет общей наружной оболочки, как у многих силовых кабелей, поэтому условия защиты от механических повреждений и внешних воздействий особенно важны.
ПуГВ не следует выбирать для удлинителя, подключения переносного инструмента или постоянного многократного изгибания только потому, что он гибкий. Для таких задач нужны провода и кабели соответствующего назначения.
Как выбрать сечение: не по привычке, а по условиям работы
Подбирать ПуГВ только по правилу «это сечение всегда ставят в щит» неправильно. Один и тот же провод в разных условиях может иметь разную допустимую токовую нагрузку.
При выборе учитывают:
- Рабочий ток цепи и возможные длительные нагрузки.
- Способ прокладки — отдельно, в трубе, канале или плотном пучке.
- Температуру окружающей среды и нагрев внутри шкафа.
- Длину соединения и допустимое падение напряжения.
- Характеристики защитного аппарата и стойкость при коротком замыкании.
- Параметры клемм — допустимые сечения и способы подключения гибкой жилы.
Для предварительного знакомства с ассортиментом можно ориентироваться на следующую таблицу.
| Вариант провода | Где может применяться* |
|---|---|
| ПуГВ 1×1,5 | Отдельные цепи управления и внутренние соединения оборудования |
| ПуГВ 1×2,5 | Соединения в щитах и шкафах с соответствующей расчётной нагрузкой |
| ПуГВ 1×6 | Силовые перемычки и защитные проводники по проекту |
| ПуГВ 1×16 | Силовые соединения увеличенного сечения в распределительном оборудовании |
*Примеры не заменяют электротехнический расчёт и не задают допустимый ток.
Практический вывод: сначала определяют требования цепи, затем выбирают сечение, цвет и конкретное исполнение провода — не наоборот.
Что проверить кроме сечения
Номинальное напряжение
В ассортименте встречается ПуГВ с маркировкой 450/750 В. Два значения обозначают номинальное напряжение между проводником и землёй и между проводниками соответственно. Ориентироваться нужно на маркировку и документацию конкретного изделия.
Цвет изоляции
Цветовая идентификация — не вопрос оформления:
- жёлто-зелёное сочетание предназначено для защитного проводника PE;
- голубой цвет используют для нейтрального проводника N;
- цвета остальных цепей выбирают по применимым нормам и проектной маркировке.
Одновременно полезно маркировать концы проводов: цвет помогает определить назначение, а обозначение — найти конкретную цепь.
Температурные условия
Температура эксплуатации и минимальная температура монтажа — разные параметры. Провод может быть рассчитан на работу на холоде, но его изгибание и прокладка при той же температуре без подготовки могут быть недопустимы. Эти значения, как и минимальный радиус изгиба, проверяют по паспорту производителя.
Требования пожарной безопасности
Обычный ПуГВ нельзя автоматически заменять им исполнение с индексами нг(А)-LS или нг(В)-LS, если оно предусмотрено проектом. Такие обозначения связаны с требованиями к нераспространению горения при групповой прокладке и пониженному дымо- и газовыделению.
Другие исполнения можно посмотреть в разделе одножильных установочных проводов. При замене важно сопоставлять полную маркировку, а не только сечение.
Надёжный контакт: почему важно оконцевание
Даже качественный провод не обеспечит надёжное соединение, если его неправильно подключили к клемме. У многопроволочной жилы отдельные проволоки могут распушиться, не попасть в зажим или повредиться при зачистке.
Способ подготовки конца выбирают по инструкции производителя клеммы или аппарата:
- для ряда зажимов используют втулочные наконечники НШВ или НШВИ;
- для болтовых соединений подбирают соответствующие кабельные наконечники;
- некоторые клеммы допускают подключение гибкой жилы без наконечника.
Наконечник должен соответствовать сечению, а обжим выполняют предназначенным для него инструментом. Лужение конца не стоит считать универсальной заменой опрессовке: под давлением винтового зажима припой может деформироваться и ослаблять контакт.
Монтаж выполняют квалифицированные специалисты при снятом напряжении и после проверки его отсутствия.
От чего зависит цена ПуГВ
Стоимость провода определяется прежде всего сечением медной жилы, производителем, исполнением изоляции и объёмом заказа. При сравнении предложений важно уточнять единицу продажи, метраж, кратность отпуска и наличие нужного цвета.
Для закупки удобнее заранее составить спецификацию:
- марка и нормативный документ;
- сечение;
- цвет изоляции;
- длина по каждой позиции;
- требуемое пожаробезопасное исполнение;
- производитель, если он указан в проекте.
Так проще сопоставить предложения и избежать ситуации, когда провод уже доставлен, но не подходит по цвету, характеристикам или условиям применения.
Купить провод ПуГВ (ПВ-3) в ЭлектроОМ
В ЭлектроОМ можно подобрать ПуГВ для сборки электрощита, монтажа шкафа управления и других стационарных соединений. В каталоге представлены разные сечения, цвета и производители, включая ЭЛЕКТРОКАБЕЛЬ НН и РЭК-PRYSMIAN.
Перейдите в каталог провода ПуГВ (ПВ-3), выберите нужные позиции и уточните актуальную стоимость, наличие и условия отпуска. Для заказа по спецификации отправьте перечень на info@om-ek.ru или позвоните +7 (343) 288-79-59. Условия отправки по России и самовывоза смотрите в разделе «Оплата и доставка».
Правильно выбранный ПуГВ — это не просто удобство при сборке. Это аккуратные соединения, понятная маркировка и надёжная работа электрооборудования при соблюдении требований монтажа.
