От правильного выбора гофры для кабеля напрямую зависит пожарная безопасность, надежность электросети

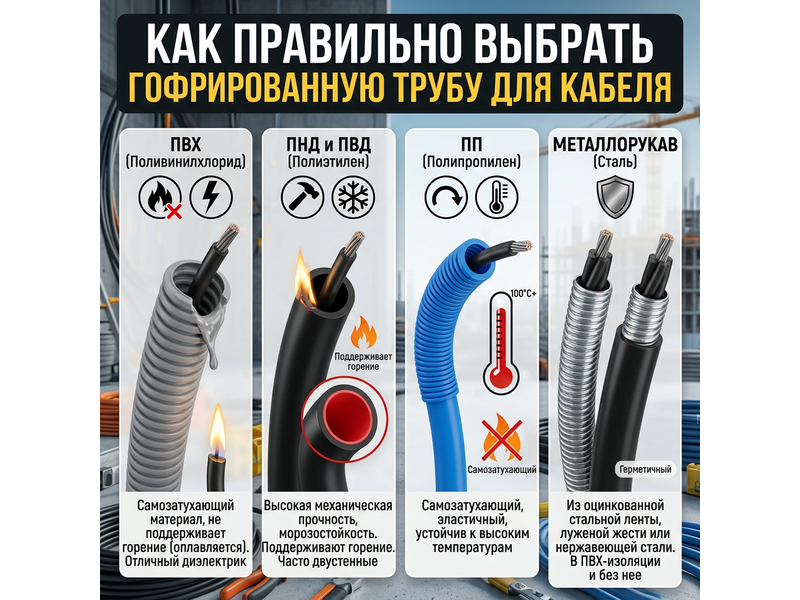

Классификация гофры по материалу исполнения
Выбор материала — это базовый шаг, определяющий, где трубу можно использовать, а где категорически нельзя.
- ПВХ (Поливинилхлорид): Самозатухающий материал, не поддерживает горение (при контакте с пламенем просто оплавляется). Выступает отличным диэлектриком.
- ПНД и ПВД (Полиэтилен низкого и высокого давления): Обладают высокой механической прочностью и морозостойкостью, но поддерживают горение. Часто выпускаются двустенными (снаружи ПНД, внутри гладкий ПВД).
- ПП (Полипропилен): Самозатухающий, эластичный, устойчив к высоким температурам.
- Металлорукав: Изготавливается из оцинкованной стальной ленты, луженой жести или нержавеющей стали. Бывает в ПВХ-изоляции (герметичный) и без нее.
Цветовая маркировка гофры

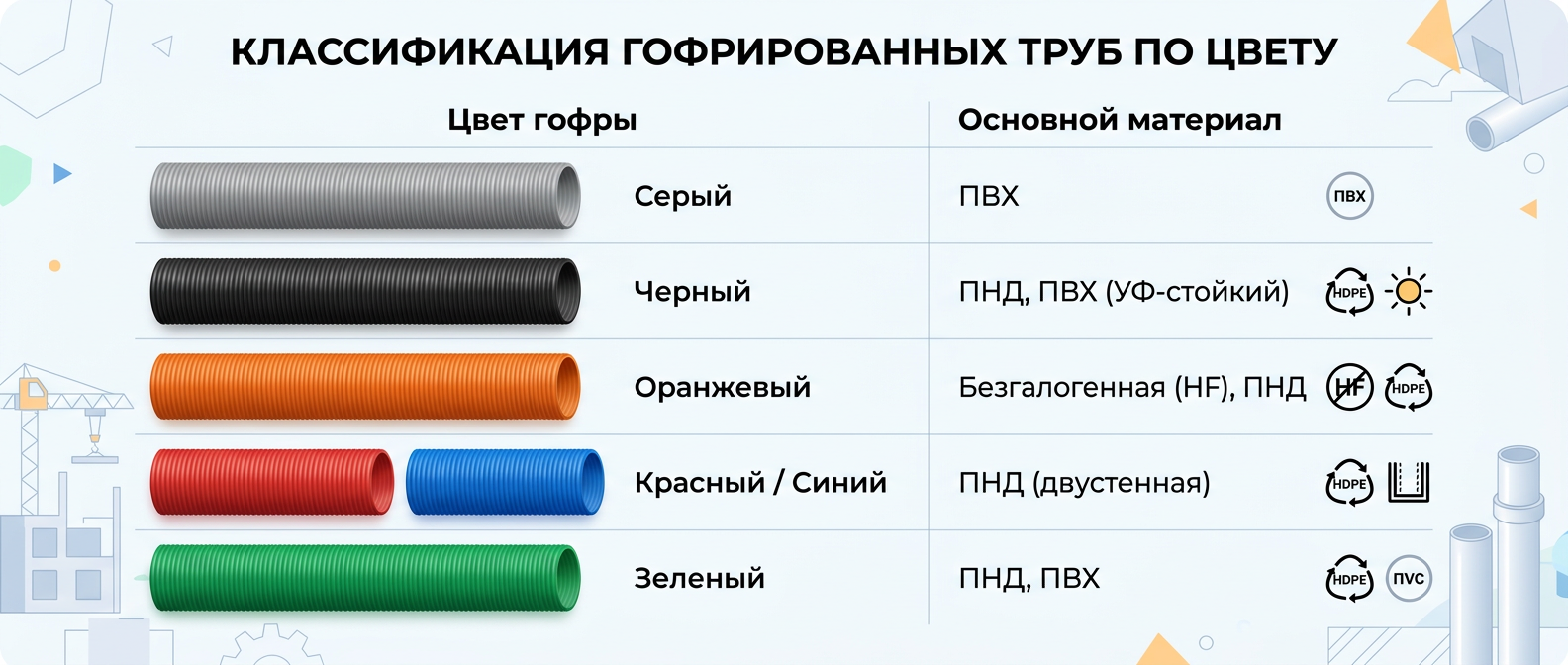

На российском рынке производители (например, ДКС, IEK, EKF) придерживаются негласного стандарта цветового кодирования, что сильно облегчает идентификацию линий при монтаже и обслуживании.
| Цвет гофры | Основной материал | Назначение и применение |
|---|---|---|
| Серый | ПВХ | Универсальный вариант для электропроводки общего назначения (розетки, освещение) внутри помещений. |
| Черный | ПНД, ПВХ (УФ-стойкий) | Прокладка на улице (устойчива к ультрафиолету), под землей, а также для линий с повышенными требованиями к прочности. |
| Оранжевый | Безгалогенная (HF), ПНД | Пожаробезопасные линии, деревянные дома (в сочетании с металлом), заливка в бетон. |
| Красный / Синий | ПНД (двустенная) | Прокладка силовых (красный) и слаботочных (синий) кабелей в грунте (траншеях). |
| Зеленый | ПНД, ПВХ | Слаботочные сети, телекоммуникации, интернет-кабели, телефония. |
Приобрести качественную сертифицированную продукцию«ЭлектроОМ» — в разделе Электроизоляционные трубы / Трубы для защиты кабеля представлен широчайший ассортимент гофр, пластиковых и металлических труб, а также крепежа.
Где какую гофру применять: Скрытая и открытая проводка
ВНИМАНИЕ! Использование ПНД-гофры для открытой проводки в помещениях — самая частая причина пожаров при коротких замыканиях!
- Открытая проводка внутри помещений (по стенам, потолкам): Только ПВХ (серая) или безгалогенная гофра. Они не распространяют горение.
- Скрытая проводка в негорючих материалах (штробы в бетоне, кирпиче, штукатурка): ПВХ, ПНД. Бетон перекрывает доступ кислорода, поэтому здесь допускается ПНД.
- В стяжке пола и монолитном бетоностроении: Тяжелая ПНД-гофра или двустенные трубы. Они выдерживают давление тяжелого бетона.
- Скрытая проводка в горючих материалах (деревянные дома, каркасники, за гипсокартоном на деревянной обрешетке): Согласно ПУЭ РФ, скрытая проводка по сгораемым основаниям должна выполняться только в металлических трубах, обладающих локализационной способностью (стальные трубы). Использование обычного металлорукава (особенно без ПВХ-оболочки) по дереву без несгораемой подложки (асбест, металл) запрещено, так как при КЗ металлорукав может прогореть.
- На улице (по фасаду): Черная ПНД-гофра или металлорукав в ПВХ-изоляции. Обычная ПВХ-гофра на морозе становится хрупкой и разрушается от солнца (УФ-лучей).
- Под землей: Двустенная ПНД-гофра (красная). Сверху в траншее обязательно укладывается сигнальная лента «Осторожно кабель».
Температурные режимы и совместимость с кабелями
| Тип гофры | Температура монтажа | Температура эксплуатации | Совместимые кабели (примеры РФ) |
|---|---|---|---|
| ПВХ | от -5°C до +60°C | от -25°C до +60°C | ВВГнг, ВВГнг-LS, NYM, КГ |
| ПНД | от -40°C до +90°C | от -50°C до +90°C | СИП (ввод в дом), ВВГ, бронированные кабели (ВБШв) |
| Металлорукав (без ПВХ) | не нормируется | до +300°C | РКГМ, ПРКС (термостойкие), ВВГнг-FRLS |
Совет: Для облегчения протяжки кабеля покупайте гофру с зондом (стальной проволокой внутри). Кабель привязывается к проволоке и вытягивается с обратной стороны.
Правила крепления гофры
Для качественного монтажа необходимо использовать соответствующие аксессуары для труб и гофры.
- Клипсы (держатели): Подбираются строго по наружному диаметру гофры (16 мм, 20 мм, 25 мм и т.д.). Для ПВХ труб клипсы ставятся с шагом 30–50 см, чтобы избежать провисания.
- Хомуты и стяжки: При монтаже на кабельные лотки или подвесы используются нейлоновые стяжки (черные — для улицы, белые — для помещений).
- Соединительные муфты и тройники: Например, Тройник соед. для трубы 16 мм EKF-Plast. Они необходимы для герметичного соединения отрезков и создания разветвлений. Это защищает кабель от попадания пыли и влаги.
- Вводные муфты: Используются для герметичного ввода гофры в распределительные щиты или распаячные коробки.
- Крепление металлорукава: Применяются металлические скобы (однолапковые или двухлапковые). При напряжении выше 380 В линия должна быть проложена на несгораемой подкладке с обязательным заземлением самого металлорукава с обеих сторон линии.
Экономия на гофре или неправильный выбор материала (например, дешевая ПНД-гофра на деревянном потолке) — это прямой путь к трагедии. Всегда учитывайте условия окружающей среды, горючесть основания и тип прокладываемого кабеля.
За качественными материалами обращайтесь ЭлектроОМ, где специалисты помогут подобрать не только саму трубу, но и весь необходимый монтажный комплект для безопасного электромонтажа.
