Золотые правила безопасности

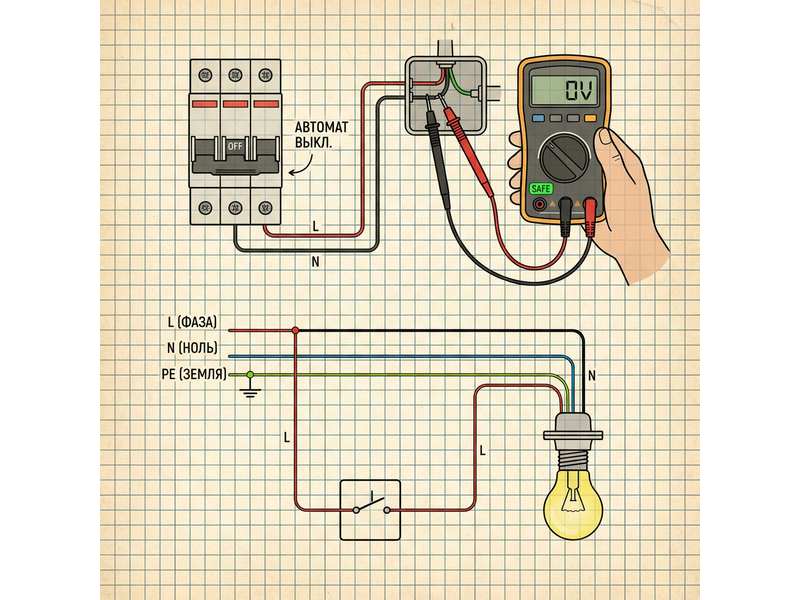

Золотое правило №1: Прежде чем лезть к проводам, ВСЕГДА обестачивайте линию в щите и проверяйте отсутствие напряжения на рабочем месте индикаторной отверткой или мультиметром. Не верь надписям на автоматах — верьте только своему прибору.
Золотое правило №2: Выключатель ВСЕГДА рвет фазу (L). Ноль (N) и земля (PE) идут напрямую на светильник (или соединяются в распаячной коробке). Если пустишь через выключатель ноль, при замене лампочки клиента может ударить током.

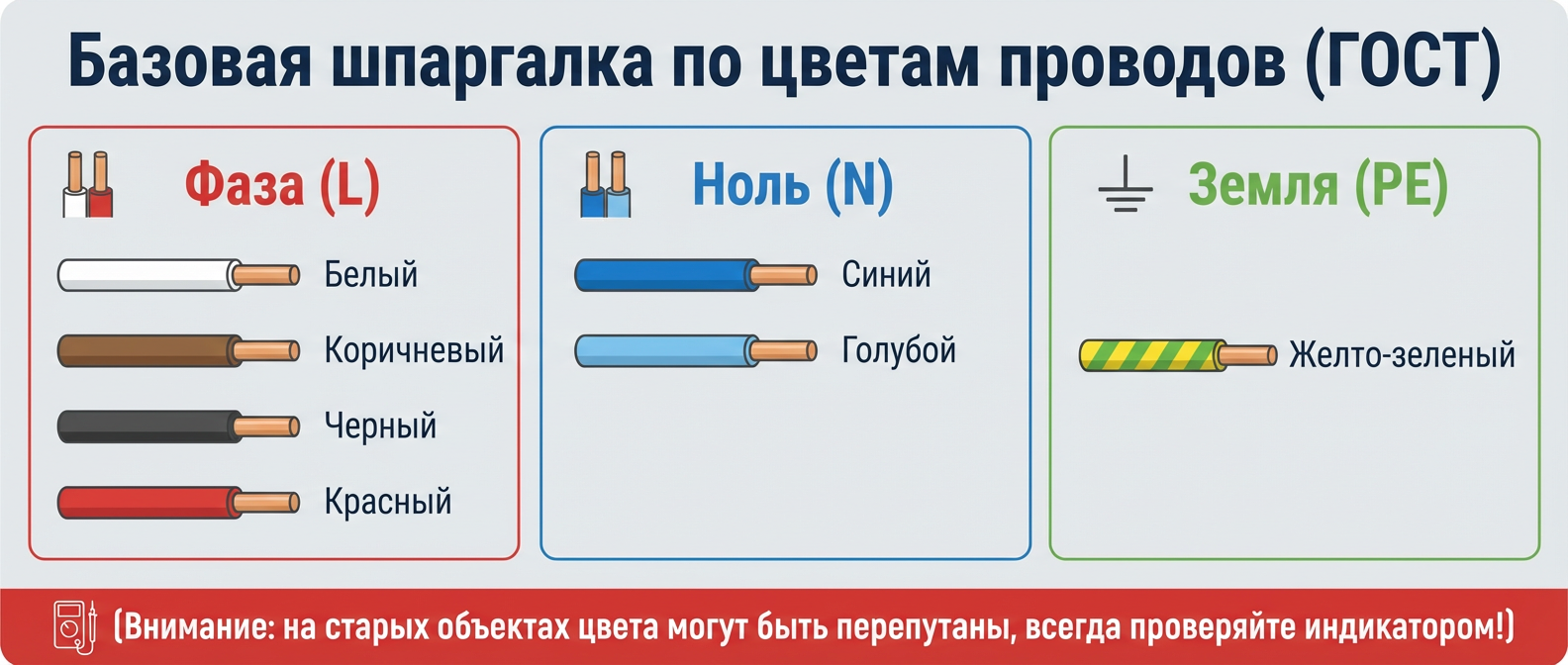

Базовая шпаргалка по цветам проводов (ГОСТ)
- Фаза (L): Белый, коричневый, черный, красный.
- Ноль (N): Синий, голубой.
- Земля (PE): Желто-зеленый. (Внимание: на старых объектах цвета могут быть перепутаны, всегда проверяйте индикатором!)
Розетки и выключатели

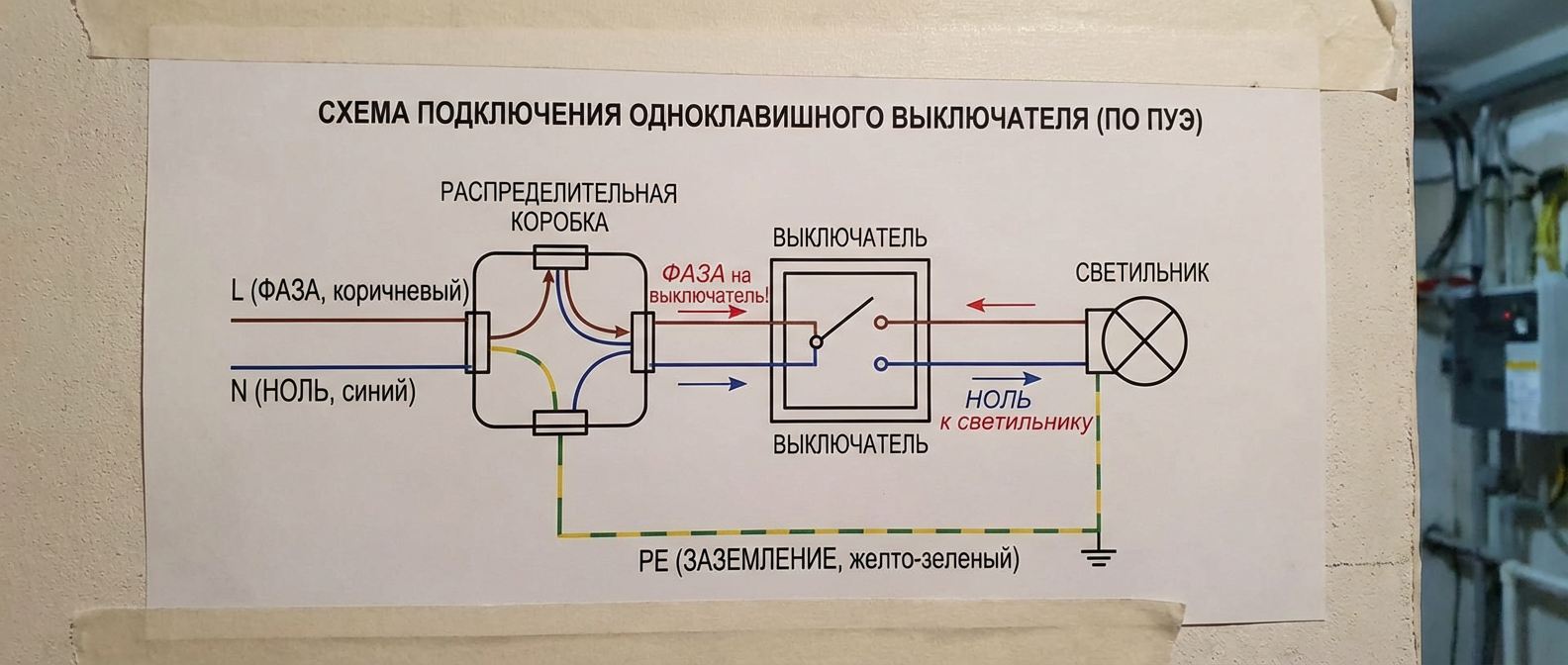

Подключение одноклавишного выключателя
Самый простой вариант. В подрозетнике у вас торчит кабель (обычно 2 или 3 жилы, если земля идет транзитом).
- Поиск контактов: На механизме есть контакт со стрелкой внутрь (или буква L) — это приходящая фаза. Контакт со стрелкой наружу (или цифра 1) — уходящая фаза на лампу.
- Монтаж: Приходящую фазу (из щита) зачищаем на 10-12 мм и вставляем в клемму L. Провод, идущий на светильник, вставляем в клемму 1.
Выключатель 1-кл. ОП Хит 6А IP20 250В бел. SchE VA16-131-B

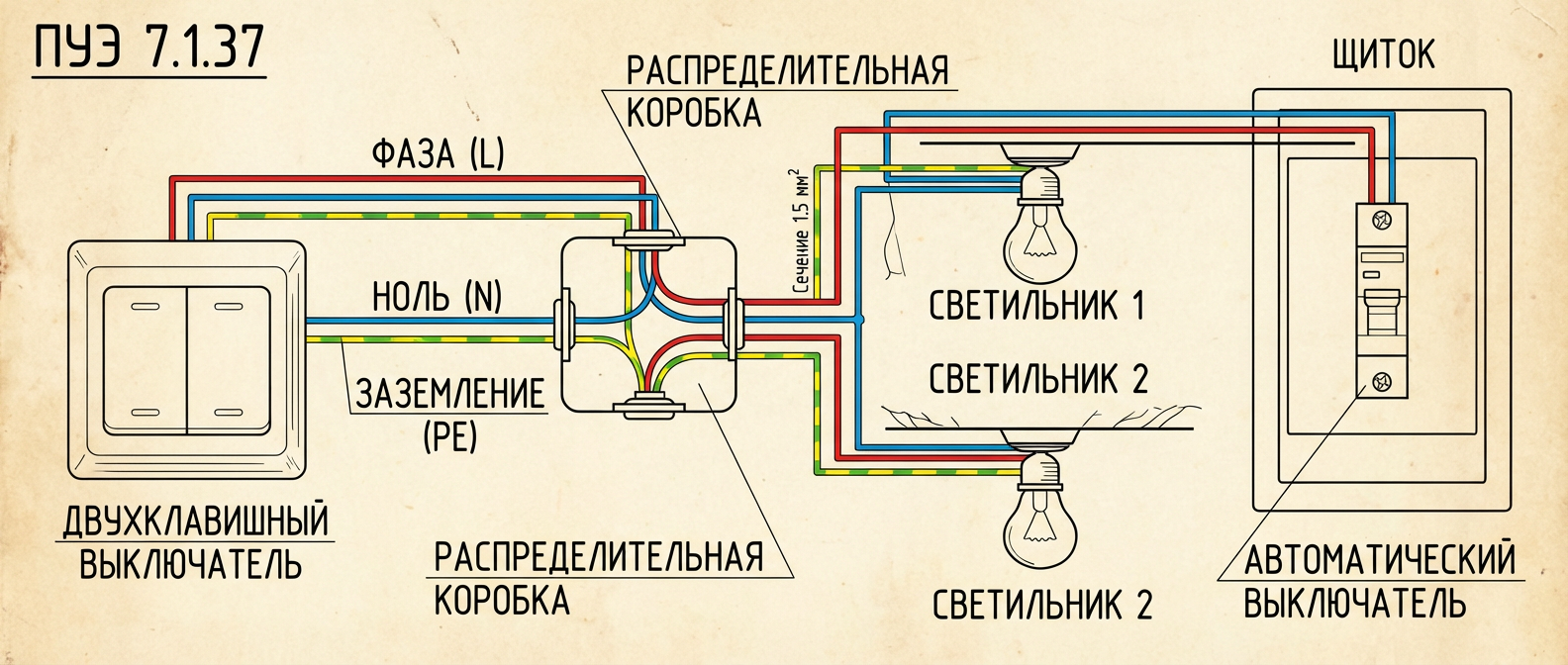

Подключение двухклавишного выключателя
Управляет двумя зонами света (например, люстра на 2 группы ламп). В подрозетнике обычно 3 провода (одна приходящая фаза и две уходящие).
- Поиск контактов: Один контакт общий (L или стрелка внутрь), и два контакта на выход (1 и 2, или две стрелки наружу).
- Монтаж: Приходящую фазу (на которой есть напряжение при включенном автомате) сажаем на общий контакт L. Два других провода (уходящие на группы ламп) сажаем на контакты 1 и 2. Порядок выходов не критичен — если клавиши работают "неудобно" (левая включает правую зону), просто поменяй их местами.
Выключатель 2-кл. СП Этюд 10А IP20 бел. SchE BC10-002B
Подключение трехклавишного выключателя
Аналогично двухклавишному, но в подрозетнике 4 провода (1 приходящая фаза и 3 уходящие).
Нюанс: Места в подрозетнике мало. Аккуратно укладывайте провода гармошкой.
Монтаж: Ищем общую клемму (L). Туда — приходящую фазу. На три оставшиеся клеммы (1, 2, 3) — провода, идущие к светильникам.
Выключатель 3-кл. СП Этюд 10А IP20 бел. SchE BC10-003B

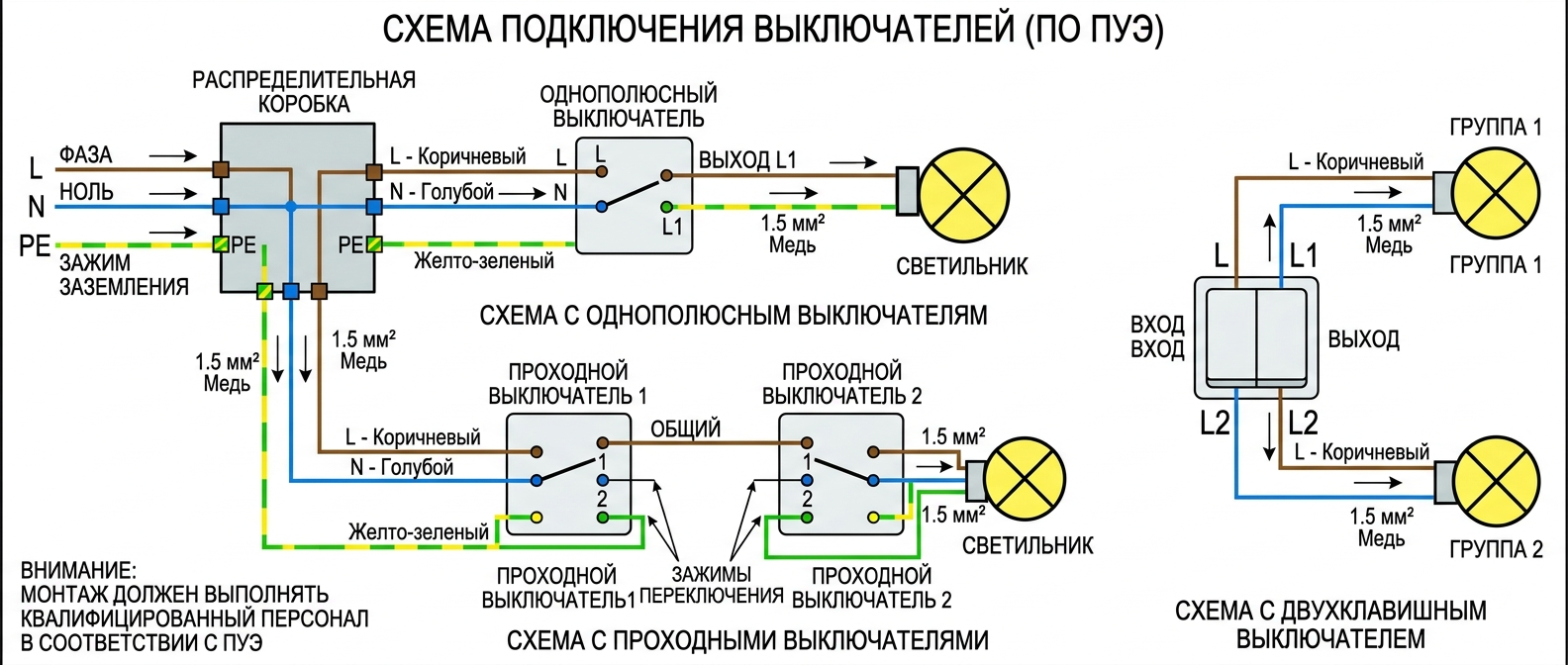

Проходные выключатели (управление светом из 2-х и более мест)
Проходной выключатель правильнее называть "переключателем". У него нет положения "Вкл/Выкл", он просто перекидывает фазу с одного контакта на другой.
Виды проходных выключателей:
- Одноклавишный проходной: 3 контакта (1 общий, 2 перекидных).
- Двухклавишный проходной: 6 контактов (по сути, это два одноклавишных в одном корпусе).
- Перекрестный (промежуточный): 4 контакта. Используется, если нужно управлять светом из 3-х, 4-х и более мест. Ставится строго между двумя обычными проходными.

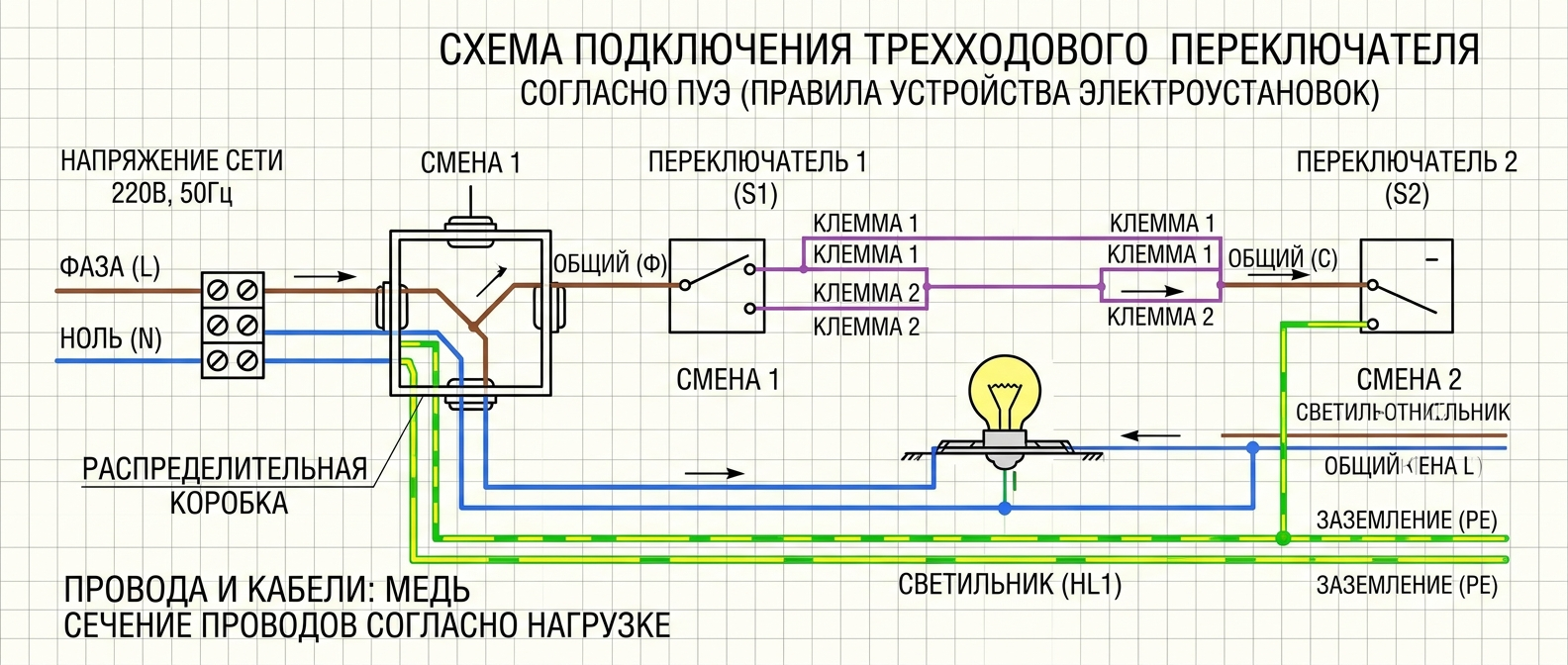

Способ подключения (схема для 2-х мест, одноклавишные):
Для работы схемы между двумя подрозетниками должен быть проложен трехжильный кабель.
- Выключатель №1 (ближе к щиту): На общий контакт (L) сажаем приходящую фазу из щита. Два оставшихся контакта соединяем с двумя жилами кабеля, который идет ко второму выключателю (это "перекидные" жилы).
- Выключатель №2 (ближе к лампе): Две "перекидные" жилы от первого выключателя сажаем на два перекидных контакта. С общего контакта (L) этого выключателя отправляем провод на фазный контакт светильника.
От опытных мастеров: Если перепутал перекидные провода местами — ничего страшного, схема все равно будет работать. Главное — не посадить на перекидной контакт приходящую фазу.
ТАБЛИЦА: Порядок работ, инструменты и материалы
| Шаг | Описание выполняемых действий | Необходимые инструменты и материалы |
|---|---|---|
| 1. Подготовка и безопасность | Отключить автомат в щитке. Повесить табличку "Не включать!". Проверить отсутствие напряжения на всех жилах в подрозетнике. | Индикаторная отвертка, мультиметр (или двухполюсный указатель напряжения). |
| 2. Подготовка проводов | Обрезать провода до нужной длины (оставляем запас 10-12 см из подрозетника). Снять внешнюю изоляцию кабеля. | Бокорезы (кусачки), нож с пяткой (для снятия внешней изоляции). |
| 3. Зачистка жил | Зачистить концы жил на 10-12 мм (сверься с меркой на задней стороне выключателя). Не повреди саму медную жилу! | Стриппер (съемник изоляции). |
| 4. Маркировка (прозвонка) | Если фаза неизвестна: Включить автомат, найти приходящую фазу индикатором, пометить ее маркером. Снова ОТКЛЮЧИТЬ автомат. | Индикаторная отвертка, маркер или изолента. |
| 5. Подключение механизма | Вставить провода в клеммы (винтовые — затянуть, самозажимные — вставить до упора). Проверить надежность фиксации, слегка потянув провод на себя. | Отвертки (крестовая PZ1/PZ2 или шлицевая), механизм выключателя. |
| 6. Укладка в подрозетник | Согнуть провода "гармошкой" (Z-образно). Аккуратно вставить механизм в подрозетник, следя, чтобы провода не попали под распорные лапки. | Руки. |
| 7. Фиксация механизма | Выровнять механизм по уровню. Зафиксировать винтами к подрозетнику (надежнее) или распорными лапками. | Отвертка, мини-уровень. |
| 8. Проверка работы | Отойти от оголенных частей. Включить автомат в щитке. Проверить работу клавиш. Если все ок — выключить автомат. | - |
| 9. Сборка фурнитуры | Надеть декоративную рамку, защелкнуть клавиши. Стереть отпечатки пальцев с рамки. | Рамка, клавиши, чистая салфетка/тряпка. |
