Монтаж электрического теплого пола

Теплый электрический пол – это современная система обогрева, основанная на использовании кабелей, которая может служить как для создания уютного микроклимата, так и для полноценного отопления помещения. В отличие от традиционных конвекционных систем, теплый пол обладает рядом преимуществ, делая его идеальным выбором для многих домовладельцев.

Преимущества теплых полов:

• Эстетика и Пространство: Нагревательные элементы скрыты под напольным покрытием, что позволяет максимально использовать полезную площадь и свободно оформлять интерьер. Подходит для различных покрытий: плитки, мрамора, ковролина (кроме паркета).
• Здоровый Микроклимат: Отсутствие прямого контакта нагревательного кабеля с воздухом предотвращает его пересушивание, сохраняя комфортную влажность в помещении.
• Безопасность и Надежность: Двойная изоляция и экранирующая оплетка кабелей обеспечивают безопасность использования даже во влажных помещениях (ванные комнаты, сауны, бассейны).

Выбор системы теплого пола:

Перед установкой важно определить назначение системы:

Основная система отопления:

• Применяется в отдельно стоящих зданиях или при невозможности подключения к центральному отоплению.
• Требует использования более мощных кабелей и стяжки толщиной не менее 5 см.
• Площадь теплого пола должна составлять не менее 70% от общей площади помещения.
• Рекомендуемая удельная мощность: 160–180 Вт/м².
• Пример: Теплый пол мощностью 0,19 кВт на площади 1,2 м² дает 158 Вт/м².

Дополнительная система отопления:

• Используется в сочетании с другими отопительными приборами для повышения комфорта.
• Идеальна для помещений с холодными полами (ванны, кухни, бассейны) и на первых этажах.
• Рекомендуемая удельная мощность: 120–140 Вт/м².
• Пример: Теплый пол мощностью 0,19 кВт на площади 1,5 м² дает 126 Вт/м².

Нормативы и безопасность:

• Электропроводка: Убедитесь, что существующая электропроводка выдержит дополнительную нагрузку. Учтите другие электроприборы в сети.
• Автоматика: Для систем мощностью 2 кВт и более рекомендуется отдельная проводка и отдельный автомат.
• УЗО: Обязательно используйте УЗО (устройство защитного отключения) с током срабатывания не выше 30 мА. Оно предотвращает поражение электрическим током при повреждении изоляции.
• Заземление: Во влажных помещениях экран нагревательной секции должен быть подключен к заземляющему проводнику, к которому также должны быть подсоединены все металлические части (душевые поддоны, каркасы кабин и т.п.).

Как выбрать теплый пол:

• Измерьте Свободную Площадь: Определите площадь помещения, не занятую мебелью и крупной бытовой техникой.
• Отступы: Отступите 5–10 см от стен и мебели.
• Подберите Мат/Секцию: Выберите нагревательный мат или секцию, площадь которой не превышает свободную обогреваемую площадь.
• Мебель: Допускается укладка теплого пола под мебель, если высота ножек составляет не менее 15 см.

Нагревательные кабели: основа системы

Основой теплого пола является нагревательный кабель. Он преобразует 100% электрической энергии в тепло. Важнейший параметр – удельное тепловыделение (мощность на единицу длины).

Виды Кабелей:

• Одножильный кабель: Состоит из одной нагревательной жилы, термостойкой изоляции, защитных слоев и экранирующей оплетки. Требует возврата к термостату.
• Двужильный кабель: Содержит нагревательную и возвратную жилы, что упрощает монтаж, так как не требует возврата второго конца кабеля к термостату. Также имеет многослойную изоляцию и экран.

Состав системы теплый пол:

• Нагревательная секция или мат.
• Аппаратура управления: Термостат с датчиком температуры.
• Монтажные аксессуары: Монтажная лента, гофрированная трубка для датчика и т.д.
• Теплоизоляция.

Разрез теплого пола:

1. Основа пола
2. Теплоизоляция с фольгой
3. Нагревательная секция (кабель)
4. Монтажная лента
5. Цементно-песчаная стяжка
6. Декоративное покрытие

Нагревательные секции:

Представляют собой отрезки нагревательного кабеля с "холодными концами" (обычные провода для подключения к сети), соединенными муфтами.

• Одножильные секции: Имеют два провода с каждой стороны (экран и нагрузка).
• Двужильные секции: Имеют три провода с одной стороны (экран, нагрузка, нагрузка).

Все нагревательные секции экранированы и имеют двухслойную изоляцию из негорючих материалов, что позволяет использовать их в любых помещениях.

Расчет Шага Укладки Кабеля:

Шаг укладки (см) = (100 * S) / L, где:

• S – площадь обогрева (м²)
• L – длина кабельной секции (м)

Минимальный шаг укладки: 8 см.

Монтаж теплых полов:

1. Теплый пол на основе нагревательных секций:

Подготовка:

1. Подготовьте нишу для терморегулятора на стене.
2. Выполните штробы для электропроводки, монтажных концов секции и трубки датчика.

Теплоизоляция:

3. Выровняйте и очистите поверхность пола.
4. Уложите теплоизоляцию.

Крепеж:

5. Закрепите отрезки монтажной ленты.

Монтаж:

6. Уложите и закрепите нагревательную секцию.
7. Установите датчик температуры.
8. Установите терморегулятор.

Стяжка:

9. Выполните электрические соединения. Проверьте целостность секций и датчика (сопротивление должно соответствовать паспортным данным). Зафиксируйте результаты.
10. Залейте цементно-песчаную стяжку. Ходить по полу можно через 72 часа.
11. Уложите декоративное покрытие.
12. Система готова к работе после полного высыхания стяжки (28 дней).

2. Теплый пол на основе нагревательных матов:

Подготовка:

1. Подготовьте нишу для терморегулятора и штробы (аналогично секциям).
2. Выровняйте и очистите поверхность пола.

Монтаж:

3. Подготовьте канавку в полу для датчика температуры с соединительным проводом в гофрированной трубке.
4. Установите датчик температуры.
5. Разложите нагревательный мат, фиксируя его клейкой основой или алюминиевой лентой.

Проверка и Установка Термостата:

6. Выполните электрические соединения. Проверьте мат и датчик (сопротивление должно соответствовать паспортным данным). Зафиксируйте результаты.
7. Установите терморегулятор.

Плиточный Клей:

8. Залейте нагревательный мат слоем раствора для плитки (5–8 мм) и дайте высохнуть.
9. Заделайте канавку на стене и уложите декоративное покрытие.
10. Сверхтонкий теплый пол готов к работе после полного высыхания плиточного клея.

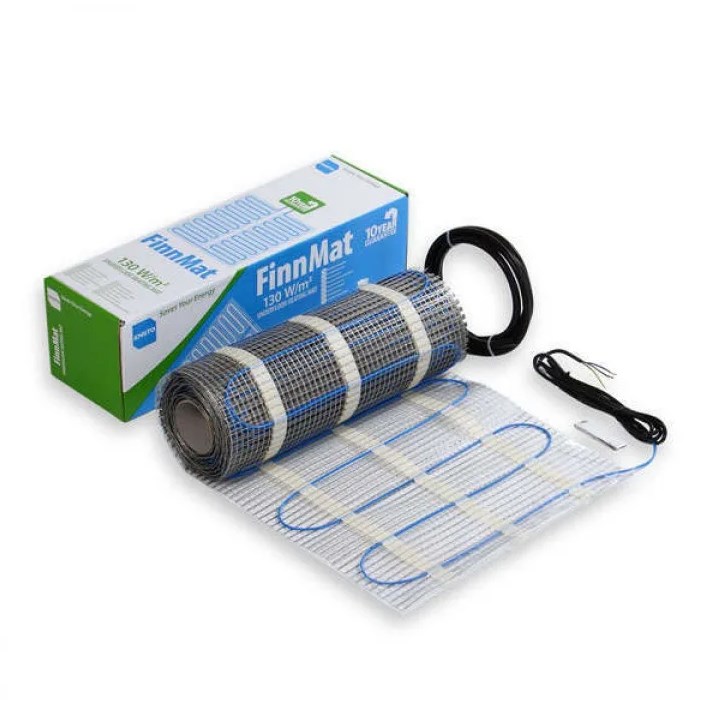

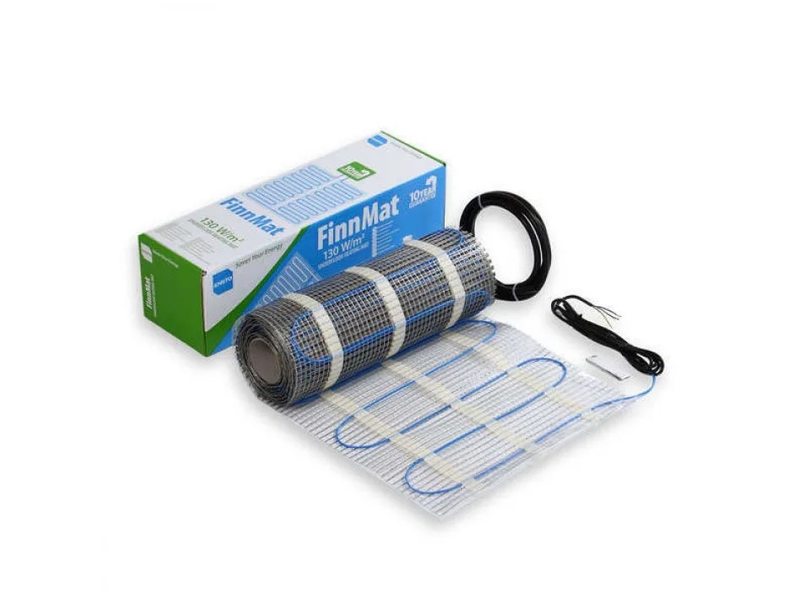

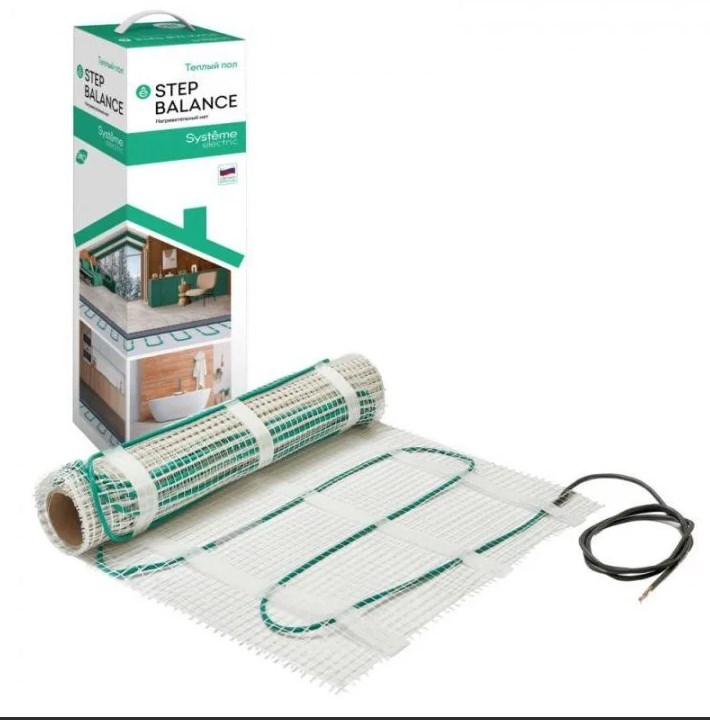

Сверхтонкий теплый Пол (Нагревательные Маты):

Идеальное решение для помещений с уже готовой стяжкой или при невозможности ее укладки. Представляет собой тонкий электрический кабель (до 3 мм), закрепленный на стеклосетке.

• Простота Монтажа: Готовая конструкция значительно упрощает установку.
• Гибкость: Мат легко разрезается на фрагменты (без повреждения кабеля), что позволяет укладывать его на поверхности любой формы.
• Универсальность: Возможен монтаж даже на старую плитку.
• Двужильные маты: Наиболее технологичное и экологичное решение для сверхтонких теплых полов.

Дополнительные аспекты и советы по эксплуатации теплых электрических полов

После того как вы выбрали, установили и подключили теплый электрический пол, важно знать, как правильно его эксплуатировать, чтобы обеспечить долговечность, экономичность и максимальный комфорт.

Терморегуляторы и их функции

Терморегулятор — это ключевой элемент системы управления теплым полом. Он позволяет поддерживать заданную температуру и оптимизировать энергопотребление.

• Механические терморегуляторы: Простые в использовании, с поворотной ручкой для установки желаемой температуры. Не имеют дополнительных функций.

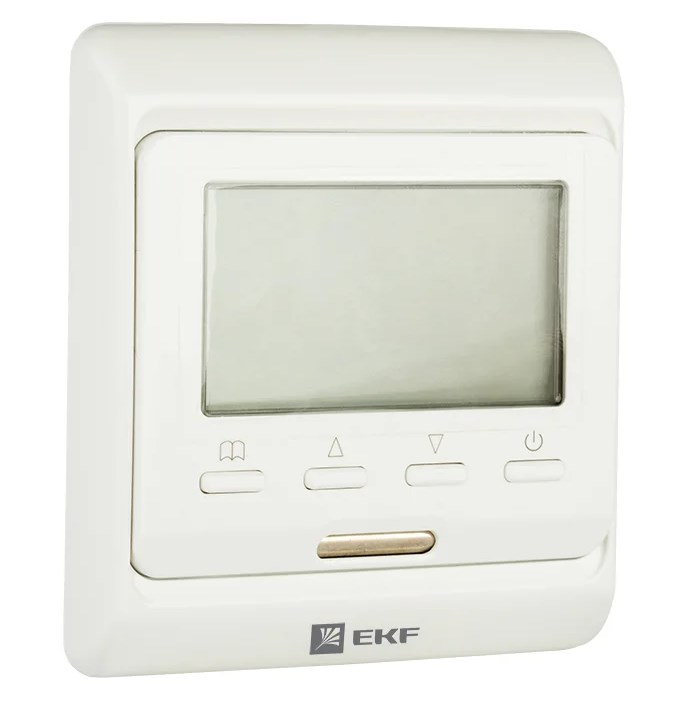

• Электронные терморегуляторы: Оснащены дисплеем, более точны. Могут иметь функции программирования по времени, что позволяет настроить снижение температуры в ночное время или в отсутствие жильцов, экономя электроэнергию.
• Программируемые терморегуляторы: Наиболее продвинутые модели с возможностью детальной настройки расписания работы на неделю, с учетом рабочих и выходных дней. Некоторые модели поддерживают адаптивные функции, "запоминая" время, необходимое для достижения заданной температуры.
• Терморегуляторы с Wi-Fi: Позволяют управлять теплым полом удаленно через смартфон или планшет, что особенно удобно для загородных домов или при частых отъездах.

Важно: Устанавливайте терморегулятор в месте, где отсутствуют прямые солнечные лучи и сквозняки, чтобы избежать некорректного измерения температуры воздуха. Датчик температуры пола, как правило, устанавливается непосредственно в стяжку, между витками кабеля, в гофрированной трубке для возможности его замены.

Энергоэффективность и Экономия

Хотя электрические теплые полы могут быть энергоемкими, правильная эксплуатация позволяет значительно снизить расходы:

• Теплоизоляция: Качественная теплоизоляция под стяжкой — это фундамент энергоэффективности. Она предотвращает утечку тепла вниз, направляя его исключительно в помещение.
• Программирование: Используйте программируемые терморегуляторы для установки комфортной температуры только тогда, когда это необходимо. Снижение температуры на несколько градусов ночью или во время вашего отсутствия может значительно сократить потребление энергии.
• Оптимальная температура: Не перегревайте помещение. Для комфортного ощущения пола обычно достаточно 24-26°C. Поддержание более высокой температуры приводит к неоправданному расходу энергии.
• Зонирование: Если у вас несколько комнат с теплым полом, рассмотрите возможность зонирования отопления, устанавливая отдельные терморегуляторы для каждой зоны. Это позволяет обогревать только те помещения, которые используются в данный момент.
• Сочетание с другими системами: В регионах с суровыми зимами теплый пол часто используется как дополнительная система отопления, работая в паре с радиаторами или другими источниками тепла. Это позволяет поддерживать комфортную температуру пола без чрезмерного расхода энергии на обогрев всего объема воздуха.

Частые ошибки при эксплуатации и их предотвращение

• Включение до полного высыхания стяжки/клея: Категорически запрещено включать теплый пол до полного высыхания стяжки или плиточного клея (28 дней для стяжки, сроки для клея указаны производителем). В противном случае влага, запертая в стяжке, может повредить кабель или вызвать трещины в покрытии.
• Перекрытие поверхности пола: Не размещайте на обогреваемой поверхности массивную мебель без ножек, ковры с толстым ворсом или другие предметы, которые могут препятствовать теплоотдаче. Это может привести к локальному перегреву кабеля и его выходу из строя.
• Использование острых предметов: Избегайте использования острых инструментов при работе с напольным покрытием над теплым полом, чтобы не повредить нагревательный кабель.
• Неправильная установка датчика: Убедитесь, что датчик температуры пола установлен в гофрированной трубке, находящейся между витками кабеля и не контактирующей с ним напрямую. Это обеспечивает точное измерение температуры и возможность замены датчика в случае необходимости.

Срок службы и гарантия

Качественные электрические теплые полы рассчитаны на долгий срок службы – обычно 20-50 лет, в зависимости от производителя и типа кабеля. Большинство производителей предоставляют длительную гарантию на нагревательные элементы, что подтверждает их надежность. Для сохранения гарантии и обеспечения безопасной эксплуатации важно строго следовать инструкциям по монтажу и подключению, а также использовать рекомендованные комплектующие.

Заключение

Теплый электрический пол – это современное, комфортное и, при правильном подходе, энергоэффективное решение для обогрева дома. Тщательный выбор системы, соблюдение правил монтажа и разумная эксплуатация гарантируют уют и тепло в вашем доме на долгие годы.
