Виды изоленты, ее свойства и особенности, таблица с ключевыми характеристиками

Изолента – это сокращенное наименование изоляционной ленты, которое очень хорошо закрепилось в обиходе. Все мы с детства помним синюю резиновую гладкую ленту, которой были перемотаны все изогнувшиеся провода в доме. Сегодня производство шагнуло далеко вперед, и изолента на рынке представлена в великом множестве видов.

Наряду с этим улучшаются ее технические и эксплуатационные характеристики, о которых стоит знать и профессиональным электрикам, и простому человеку для применения изделия в повседневной жизни.

Изолента – достаточно надёжный, прочный материал. Она может иметь различные харакеристики, в зависимости от своего вида, сорта и особенностей производства.

Сводная таблица по ключевым характеристиками и применению изолент

Виды изолент,

основные характеристики, приемущества и недостатки, применение

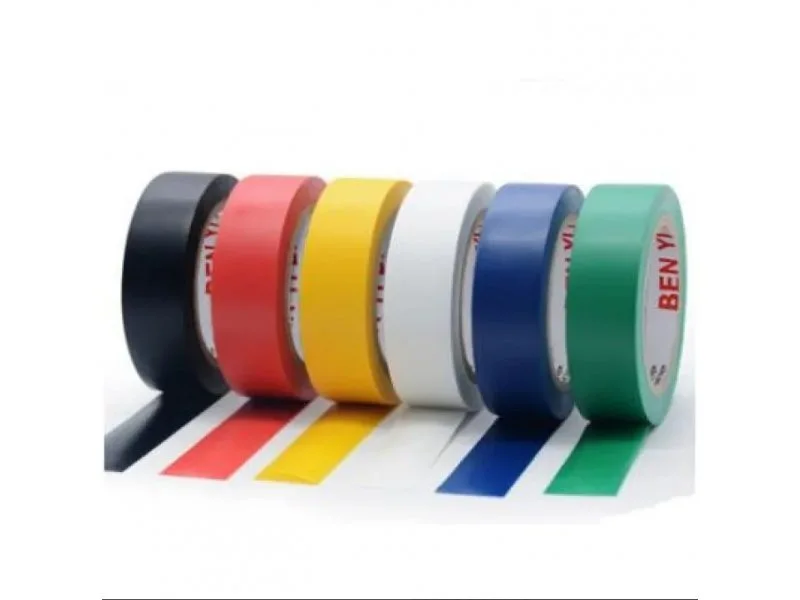

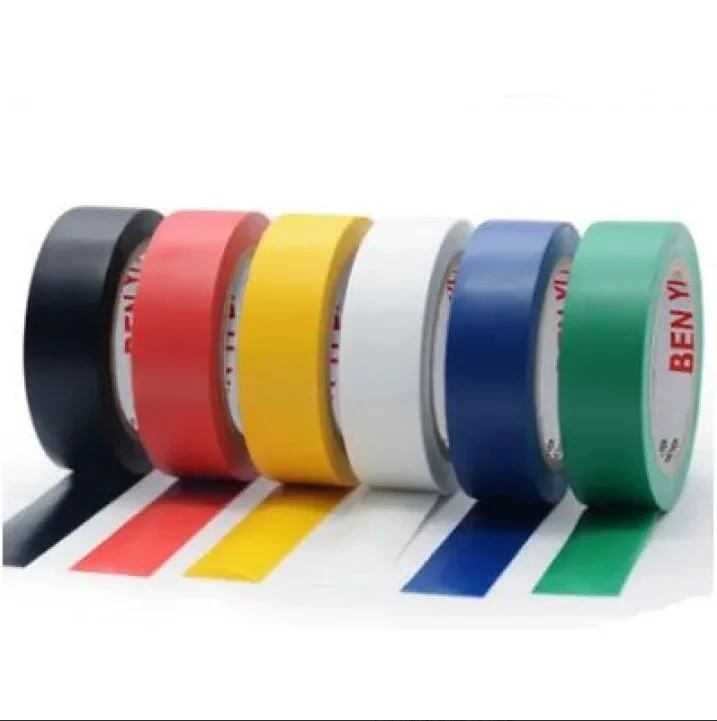

Изолента ПВХ

Изолента ПВХ используется для работы с электроприборами, обеспечивает изоляцию соединений проводов, кабелей, а также используется для маркировки жгутов. Ее также используют для защиты наружной поверхности трубопроводов. Это универсальный материал, используемый в домашних и промышленных целях.

Изоляционная лента, изготовленная из поливинилхлорида, является самым известным и распространенным материалом. Это та универсальная гладкая ярко синего или красного цвета, которой пользовались ещё наши деды.

ПВХ изолента в каталоге Электро Ом

Изолента ПВХ 0,15х19мм 20М (уп./10 шт) черная HLT

Базовые характеристики :

• стандартная ширина рулона – 14-20 мм;
• выдерживает напряжение до 5000В;
• рабочая температура от -30 до +50 градусов;
• удлинение — 150%.

Свойства и особенности:

• Эластичная и гибкая
• Устойчива к влаге и химическим веществам
• Хорошие диэлектрические свойства
• Доступна в различных цветах

Применение:

• Электромонтажные работы
• Цветовая маркировка проводов
• Мелкий ремонт

У ПВХ-изоленты, несмотря на ее популярность и широкое применение, есть ряд недостатков:

• Ограниченная термостойкость: не подходит для высокотемпературных применений (выше 80-105°C)
• Ограниченный срок службы: со временем теряет эластичность и может растрескиваться
• Низкая устойчивость к УФ-излучению: быстро разрушается при длительном воздействии солнечного света
• Ограниченная химическая стойкость: может разрушаться при контакте с некоторыми растворителями и маслами
• Недостаточная прочность на разрыв: может порваться при сильном натяжении
• Ограниченная гибкость при низких температурах: становится жесткой и может трескаться при сильном холоде
• Не подходит для постоянной наружной изоляции: быстро деградирует под воздействием погодных условий

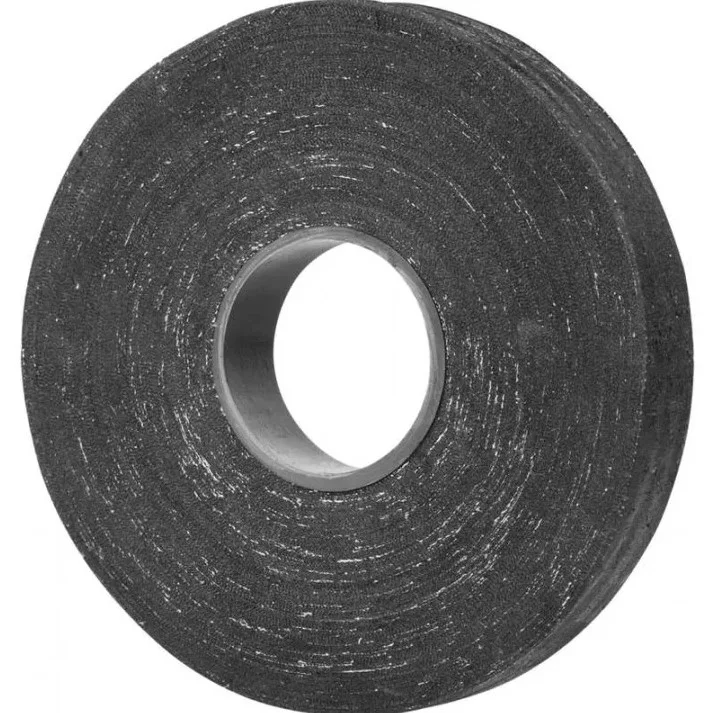

Изолента из ХБ ткани

Изолента ХБ представляет собой электроизоляционный материал, применяемый при изоляции токоведущих частей и элементов. Выполняется из хлопчатобумажной ткани и наматывается на пластиковую или бумажную втулку. Назначение: Широко применяется при монтаже, ремонте, наладочных и профилактических работах.

Изоляционная лента из хлопчатобумажного материала на основе бязи и миткали менее прочна и устойчива, но, тем не менее, также нашла широкое применение. Чаще всего ХБ лента применяется для монтажа проводки, жгутования и изоляции оголенных участков проводов. Ленту ХБ или тканевую, как ее называют, часто рекомендуется применять вместе с лентой ПВХ для более  надёжной изоляции.

ХБ изолента в каталоге Электро ом

Изолента ХБ 20мм (рул.16.7м) 200г Rexant 09-2402

Основные свойства ХБ ленты:

• рабочее напряжение — до 1000В;
• рабочая температура — от -30 до +30 градусов;
• условия хранения – 0-24 градуса;
• плохая эластичность.

Хлопчатобумажная изолента

Свойства и особенности:

• Изготовлена из натуральных материалов
• Хорошо растягивается
• Не обладает высокими диэлектрическими свойствами

Применение:

• Временная изоляция при низком напряжении
• Бытовые нужды
• Упаковка и маркировка

Особенности использования:

• Перед применением ХБ изоленту часто растягивают для улучшения прилегания.
• Для повышения изоляционных свойств иногда наматывают в несколько слоев.
• Не рекомендуется использовать во влажных условиях без дополнительной защиты.
• При использовании для электроизоляции следует учитывать ограниченные диэлектрические свойства.
• Может оставлять следы клея при удалении, особенно после длительного использования.
• Срок службы ХБ изоленты обычно меньше, чем у современных синтетических аналогов.

Преимущества:

• Экологичность и биоразлагаемость
• Хорошая воздухопроницаемость
• Легкость в использовании
• Доступная цена

Недостатки:

• Ограниченные изоляционные свойства
• Чувствительность к влаге
• Меньшая долговечность по сравнению с синтетическими аналогами

Хотя ХБ изолента во многих случаях уступила место современным синтетическим материалам, она все еще находит применение в различных областях благодаря своим уникальным свойствам и экологичности.

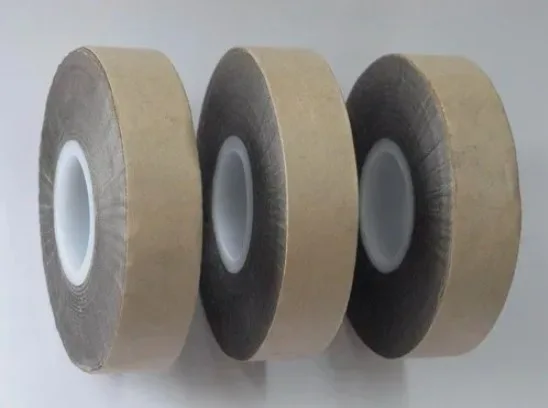

Лента слюдяная ЛСП-С-ТПЛ

Характеристики и свойства:

Состав:

Слюдяная бумага на стеклоткани

• Пропитана термореактивным связующим
• Высокие диэлектрические свойства: Обеспечивает надежную электрическую изоляцию
• Термостойкость: Выдерживает высокие температуры (класс нагревостойкости H, до 180°C)
• Механическая прочность: Обладает хорошей устойчивостью к механическим воздействиям
• Гибкость: Достаточно эластична для удобного применения
• Химическая стойкость: Устойчива к воздействию масел и многих химических веществ

Применяется как витковая и корпусная изоляция тяговых электродвигателей, витковая изоляция крупных высоковольтных электрических машин

Лента слюдяная ЛСПМ представляет собой трехслойную композицию из стеклоткани, слюдяной бумаги и полиимидной пленки, пропитанных и склеенных между собой эпоксидно-полиэфирным связующим.

Основные свойства слюдяной ленты:

Класс нагревостойкости — «Н» (180 °С).

Режим отверждения: 2 часа при температуре 160 °С.

Слюдяные ленты предназначены для электроизоляции различных деталей и обмотки силовых кабелей. Эти ленты являются термостойкими и огнестойкими.

Преимущества:

• Высокая электрическая прочность
• Отличная термостойкость
• Долговечность
• Устойчивость к химическим воздействиям
• Хорошие механические свойства

Недостатки:

Относительно высокая стоимость

• Требует специальных навыков для правильного применения
• Может быть менее гибкой по сравнению с некоторыми другими изоляционными материалами
• Лента слюдяная ЛСП-С-ТПЛ является важным компонентом в производстве и ремонте электрооборудования, особенно в случаях, требующих высокой термостойкости и надежной электрической изоляции.

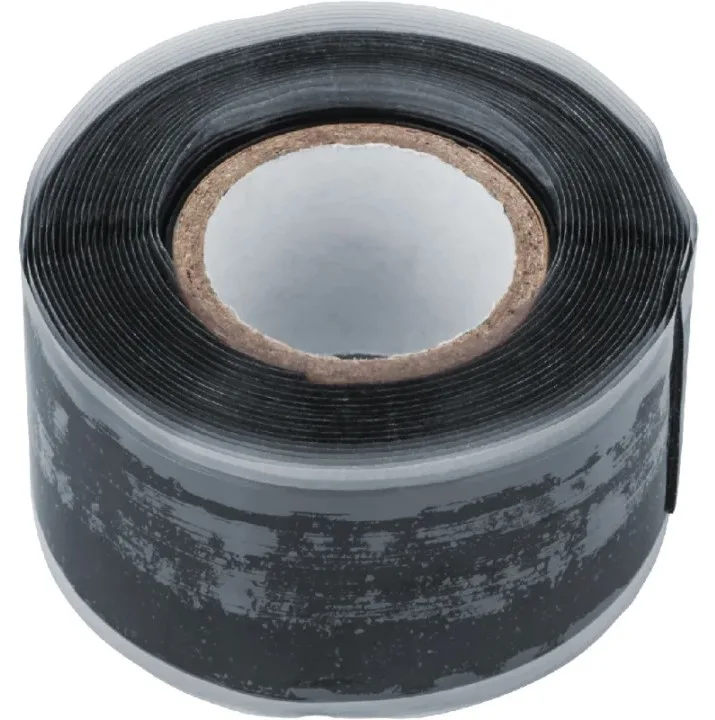

Самовулканизирующие изоленты

Самовулканизирующиеся ленты для герметизации труб, электропроводки, кабелей, а также для экстренной герметизации шлангов. Идеальны для применения в местах, где не могут быть использованы термоусадочные трубки: для разветвляющихся трубопроводов, на кожухах, рамах и других проблемных участков.

Силиконовые самовулканизирующиеся изоленты обладают более высокими защитными свойствами: имеют устойчивость к воздействию влаги, озона, УФ-лучей; высокие электроизоляционные свойства — до 30 кВ; обладают высокой эластичностью; диапазон рабочих температур от -60°С до +230°С; образование прочного водо- и воздухонепроницаемого соединения; сохраняет свойства до 20 лет; выдерживает давление воды до 15 атм при температуре до +95°С, до 6 атм при температуре до +125°С; высокая прочность на разрыв.

Изолента 14 080 NIT-SFSR25-3-BL силиконовая самослипающаяся черн. Navigator 14080

Самослипающаяся изолента в каталоге Электро ОМ

Свойства и особенности:

• Самослипание: При наматывании слои ленты соединяются между собой, образуя монолитную структуру без использования клея.
• Высокая эластичность: Может растягиваться до 300-600% от своей первоначальной длины.
• Отличные изоляционные свойства: Обеспечивает надежную электрическую изоляцию.
• Водонепроницаемость: После вулканизации образует герметичное покрытие.
• Устойчивость к экстремальным температурам: Обычно работает в диапазоне от -40°C до +130°C.
• Химическая стойкость: Устойчива к маслам, кислотам, озону и ультрафиолетовому излучению.
• Отсутствие клеевого слоя: Не оставляет следов при удалении.

Применение:

Электротехника:

• Изоляция соединений высоковольтных кабелей
• Герметизация кабельных муфт
• Ремонт поврежденной изоляции проводов
• Водоснабжение и сантехника:
• Герметизация трубопроводов
• Временный ремонт протечек

Автомобильная промышленность:

• Изоляция электропроводки
• Ремонт шлангов и патрубков
• Телекоммуникации:
• Изоляция и защита антенных соединений
• Герметизация коаксиальных разъемов

Морская индустрия:

• Защита от коррозии в условиях повышенной влажности
• Ремонт такелажа и тросов
• Спорт и отдых:
• Ремонт снаряжения для водных видов спорта
• Обмотка рукояток спортивного инвентаря

Особенности использования:

• Для достижения наилучшего результата ленту следует наматывать с натяжением, растягивая ее примерно вдвое.
• Полная вулканизация обычно происходит в течение 24-48 часов после нанесения.
• Для усиления изоляции и механической защиты поверх самовулканизирующейся ленты часто наматывают обычную ПВХ изоленту.
• Перед применением поверхность должна быть чистой и сухой.
• Некоторые виды этой ленты могут быть использованы даже под водой для экстренного ремонта.

Самовулканизирующиеся изоленты являются незаменимым материалом для профессиональных электриков и инженеров, а также находят широкое применение в бытовых условиях благодаря своей универсальности и надежности.

Эпоксидные ленты

Эпоксидные ленты — обеспечивают высокую эластичность, износостойкость и термоустойчивость одновременно, выдерживают рабочие температуры до 155 °C, признаны огнезащитными.

Её главное достоинство - теплоустойчивость. Стойкая к проколам, повреждению припоем. Отличается хорошей эластичностью.

Существуют еще так называемые эпоксидные ленты. Они эластичны, износостойки, но главное их преимущество — высокая температурная устойчивость. Такая лента способна нормально переносить температуры до +155⁰С.

Еще более высокой термоустойчивостью обладают слюдяные ленты. Их часто используют для изоляции деталей и узлов электрических машин. Кроме термической стойкости, такие ленты отличаются еще и огнестойкостью.

Максимальную температурную стойкость демонстрируют стеклотканевые ленты. Они способны выдерживать температуру до +200⁰С..

Преимущества:

• Высокая электрическая прочность
• Отличная термостойкость
• Долговечность
• Устойчивость к химическим воздействиям
• Хорошие механические свойства
• Универсальность применения

Недостатки:

• Относительно высокая стоимость
• Некоторые типы требуют специального оборудования для нанесения
• Ограниченный срок хранения (особенно для B-stage лент)
• Могут выделять вредные вещества при нагревании

Разновидности эпоксидных лент:

• Стекловолоконные эпоксидные ленты: Обладают высокой прочностью и термостойкостью.
• Полиэфирные эпоксидные ленты: Более гибкие и эластичные.
• Армированные эпоксидные ленты: Содержат дополнительные армирующие волокна для повышенной прочности.
• Токопроводящие эпоксидные ленты: Содержат металлические частицы для обеспечения электропроводности.

На основе стекловолокна и силикона

Термостойкая стеклолента, которая выдерживает без изменения структуры и свойств нагревание до 300 °С. Стеклолента применяется не только в энергоемком бытовом оборудовании и проводках, но и на мощных промышленных производствах с приборами, имеющими напряжение в десятки киловольт. Основа из стекловолокна не окисляется, устойчива к действию микробов, имеет высокие прочностные характеристики.

Удобна в применении стеклоизолента с клеящим слоем из силикона, которую иногда называют термоскотчем. Максимальная температура эксплуатации, составляющая 200 ℃, вполне удовлетворяет многих потребителей. Изолента хорошо покрывается лаками и красками, которые усиливают ее защитное действие.

Термоскотчем можно выполнять множество видов работ:

• закреплять греющие кабели;
• делать изоляцию между витками трансформаторов;
• изолировать печные трансформаторы;
• изолировать провода электрических и индукционных печей;
• закреплять асбестовые или стекловолоконные экраны;
• выполнять защитные покрытия, предотвращающие влияние дуговых разрядов.

Преимущества:

• Комбинация высокой термостойкости и гибкости
• Улучшенные изоляционные свойства
• Повышенная устойчивость к механическим воздействиям
• Долговечность в экстремальных условиях
• Универсальность применения

Особенности применения:

• Может требоваться специальная подготовка поверхности перед нанесением
• Некоторые типы лент могут нуждаться в термической обработке для полной полимеризации
• Важно соблюдать рекомендации производителя по нанесению и отверждению

Ограничения:

• Более высокая стоимость по сравнению с обычными эпоксидными лентами
• Могут быть менее эффективны при очень низких температурах
• Ограниченный срок хранения

На основе ацетатной ткани

Такая изоляционная лента применяется редко, в основном при изготовлении трансформаторов. Хорошо поглощает пропитывающие составы, не разрушается при нагреве до 100 0С, эластична и прочна.

Лента обладает превосходной эластичностью, пригодна для изоляции обмоток трансформаторов, прекрасно впитывает электроизоляционные смолы и лаки.

Основные свойства ацетатная тканевая лента

• Цвет: Белый, чёрный
• Основа Ацетатная ткань
• Тип адгезива R-TS
• Адгезия к стали (Н/см) 2,5
• Прочность на разрыв (Н/см) 55
• Удлинение, % 10
• Напряжение пробоя, кВ 2
• Температурный класс (°C) 105

Особенности применения:

• Легко режутся и формуются
• Могут применяться в комбинации с другими изоляционными материалами
• Часто используются в многослойных изоляционных системах

Ограничения:

• Не подходят для применения при высоких температурах
• Менее устойчивы к механическим нагрузкам, чем ленты на основе стекловолокна
• Могут деградировать при длительном воздействии УФ-излучения

Сравнение с другими материалами:

По сравнению с лентами на основе стекловолокна:

• Более гибкие и легкие в обработке
• Менее термостойкие

По сравнению с полиэфирными лентами:

• Лучшие электроизоляционные свойства
• Более высокая стоимость
