Бронированный кабель ВБбШв: как выбрать

Подвести электричество к зданию, подключить склад или производственный участок, организовать наружное освещение — для таких задач нужен кабель, соответствующий не только нагрузке, но и условиям прокладки. Если на трассе возможны механические воздействия, одной наружной оболочки может быть недостаточно.

Для стационарных силовых линий с повышенными требованиями к механической защите применяют бронированный кабель ВБбШв. Стальная ленточная броня снижает риск повреждения внутренних элементов, а наружный защитный шланг предохраняет металлический покров от воздействия среды.

В каталоге ЭлектроОМ представлены медные бронированные кабели ВБбШв, ВБШв и исполнения с дополнительными показателями пожарной безопасности. Рассказываем, на что обратить внимание перед покупкой и какие данные подготовить для заказа.

Что такое бронированный кабель и зачем ему броня

Бронированный силовой кабель отличается от небронированного наличием металлического защитного покрова. В конструкции ВБбШв для этого используют стальные ленты.

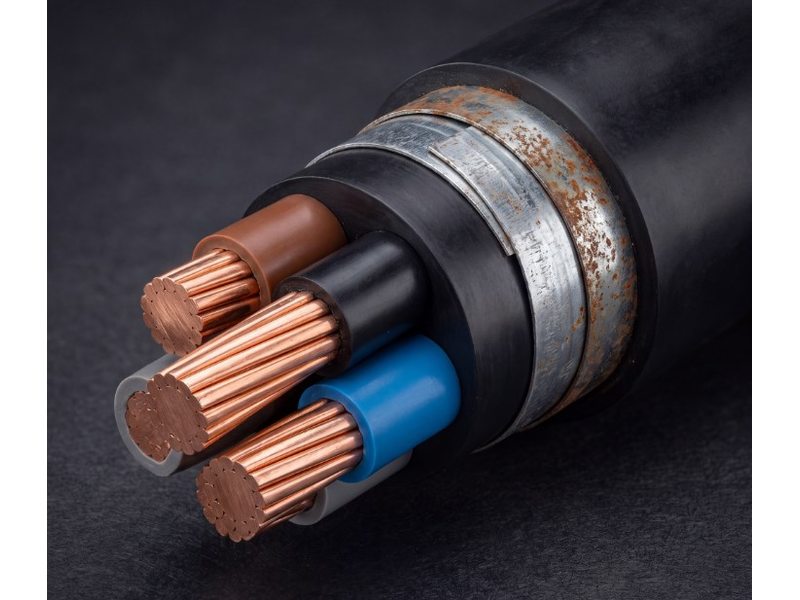

Основные элементы кабеля:

• Медные токопроводящие жилы — передают электрическую энергию.
• Изоляция жил из ПВХ-пластиката — электрически отделяет жилы друг от друга.
• Внутренние защитные слои — выполняются в соответствии с конструкцией конкретного изделия.
• Броня из стальных лент — обеспечивает дополнительную защиту от механических воздействий.
• Наружный шланг из ПВХ-пластиката — защищает броню от внешней среды.

При этом броня не делает кабель неуязвимым. Она не гарантирует защиту от ковша экскаватора, не отменяет требований к подготовке трассы и не означает, что кабель можно подвергать значительным растягивающим усилиям. Ленточную броню выбирают прежде всего для условий, где нужна защита от поперечных механических воздействий.

Практическая выгода — дополнительная механическая защита линии при правильно выбранной конструкции и соблюдении требований монтажа.

Как расшифровывается маркировка ВБбШв

Маркировка помогает определить основные материалы и устройство кабеля:

В каталогах и проектной документации встречаются обозначения ВБбШв и ВБШв. Последнее используется в современной номенклатуре, в том числе для продукции по ГОСТ 31996-2012. При закупке следует сверять не только название, но и стандарт изготовления, напряжение, конструкцию жил и пожарное исполнение.

Например, обозначение ВБШв 5×6 указывает на пять медных жил номинальным сечением 6 мм² каждая. Это именно сечение жил, а не наружный диаметр кабеля. Номинальное напряжение и другие характеристики необходимо проверить в полном обозначении и документации производителя.

Где применяют бронированный кабель

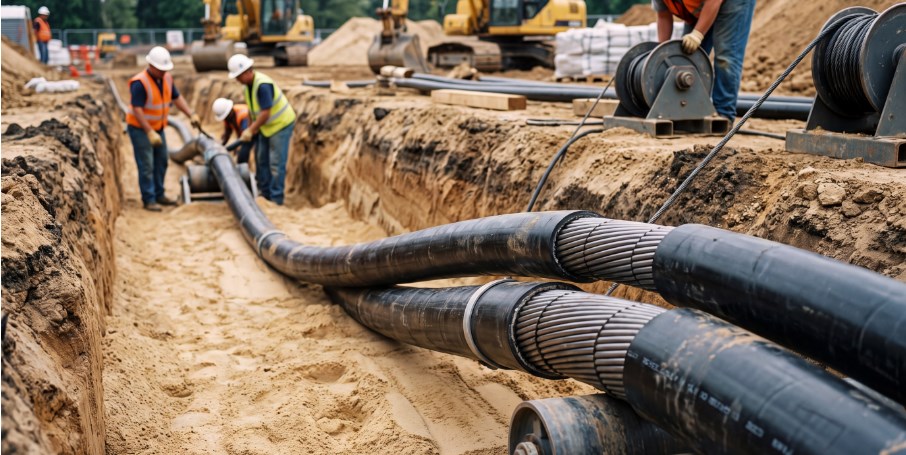

Подземные линии электроснабжения

Одна из распространённых задач — прокладка кабеля в грунте: от точки подключения до здания, между сооружениями или к отдельному оборудованию.

Возможность применения конкретного ВБбШв в земле проверяют по документации производителя и проекту. Учитывают коррозионную активность грунта, наличие воды, механические нагрузки и особенности трассы. Для сложных условий стандартное исполнение может не подойти.

Производственные и складские объекты

Бронированный кабель используют для стационарного питания распределительных устройств и оборудования, если это предусмотрено проектом. При прокладке внутри зданий дополнительно оценивают требования пожарной безопасности, особенно при размещении нескольких кабелей совместно.

Наружное освещение и инфраструктура территории

Кабель с бронёй может применяться для питания освещения, отдельно стоящих сооружений и инженерных установок. На открытых участках важно проверить допустимость воздействия солнечного излучения, температуры и осадков именно для выбранного изделия.

Электроснабжение частного участка

Подземная линия позволяет подвести питание к дому, гаражу или хозяйственной постройке без воздушного пролёта. Но выбирать кабель только по принципу «бронированный — значит подходит» нельзя: необходим расчёт сечения, проверка схемы заземления и согласование способа прокладки.

ВБШв, нг(А) или нг(А)-LS: какое исполнение выбрать

Стальная броня отвечает за механическую защиту. Показатели пожарной безопасности определяются материалами кабеля и подтверждаются соответствующими испытаниями.

Индекс LS не означает огнестойкость. Способность линии сохранять работоспособность при пожаре — отдельное требование. Для таких задач подбирают соответствующий кабель и кабельную линию в целом.

Не стоит заменять предусмотренный проектом ВБШвнг(А)-LS на обычный ВБШв ради снижения цены. Совпадение числа жил и сечения не делает эти исполнения взаимозаменяемыми.

Как выбрать бронированный кабель перед покупкой

1. Определить напряжение и параметры нагрузки

Кабель должен соответствовать рабочему напряжению сети. Для расчёта сечения учитывают мощность оборудования, расчётный ток, режим работы и пусковые нагрузки.

2. Рассчитать сечение с учётом длины трассы

Два объекта с одинаковой мощностью могут потребовать кабели разного сечения. Причина — различная длина линии, условия охлаждения и допустимое падение напряжения.

При выборе проверяют:

• длительно допустимый ток для фактического способа прокладки;
• падение напряжения;
• стойкость при коротком замыкании;
• согласование с защитными аппаратами;
• поправочные коэффициенты, в том числе при совместной прокладке.

Универсальный совет «для дома достаточно такого-то сечения» не заменяет расчёт.

3. Уточнить количество и назначение жил

Число жил зависит от схемы электроснабжения и системы заземления. Например, пятижильный кабель может использоваться в трёхфазной линии с отдельными N- и PE-проводниками. Однако окончательное решение принимают по проекту.

Броню нельзя автоматически считать заменой отдельной защитной жилы. Требования к её заземлению и включению в систему защиты определяются проектным решением и применимыми нормами.

4. Проверить условия прокладки

До заказа необходимо знать, где пройдёт линия: в земле, сооружениях, лотках или защитных трубах. Для подземной трассы важны свойства грунта, пересечения с коммуникациями и участки с повышенными нагрузками.

Бронированный кабель не всегда можно укладывать без дополнительной защиты. Необходимость труб, плит и других защитных элементов зависит от участка трассы и требований проекта.

5. Учесть сезон монтажа

При осенних и зимних работах особенно важно различать температуру эксплуатации и минимальную температуру прокладки без предварительного подогрева. Это разные характеристики.

Если кабель способен работать при отрицательной температуре, это ещё не означает, что при той же температуре его разрешено разматывать и изгибать. Условия хранения, подготовки и монтажа проверяют по документации изготовителя.

От чего зависит цена бронированного кабеля

На стоимость влияют количество и сечение медных жил, номинальное напряжение, исполнение по пожарной безопасности, производитель и объём заказа. Значение имеют также доступная строительная длина и условия поставки.

Сравнивать предложения корректно только при совпадении характеристик. Более низкая цена может относиться к другому напряжению, исполнению или конструкции жил.

Чтобы оценить бюджет линии, учитывайте не только стоимость кабеля, но и расходы на доставку, подготовку трассы, вводы, концевую арматуру и монтаж. Правильно согласованная длина поставки помогает избежать лишних соединений и непредусмотренных закупок.

Купить бронированный кабель в ЭлектроОМ

В разделе «Кабель бронированный ВБбШв» можно подобрать продукцию по производителю, количеству жил, номинальному сечению и наличию. В ассортименте представлены изделия Рыбинсккабеля, Людиновокабеля, АЛЮР, Кабэкс и других производителей.

ЭлектроОМ работает с физическими лицами, организациями и индивидуальными предпринимателями. Доступны самовывоз в Екатеринбурге и доставка, в том числе в другие регионы России. Условия и сроки зависят от заказа и местонахождения товара — подробности приведены в разделе «Оплата и доставка».

Чтобы получить предложение, отправьте спецификацию или укажите:

• полную марку кабеля;
• номинальное напряжение;
• количество и сечение жил;
• требуемую длину и допустимость поставки несколькими отрезками;
• необходимое пожарное исполнение;
• город доставки и желаемую дату получения.

Если марка ещё не определена, приложите исходные данные по объекту и трассе. Окончательный выбор сечения и конструкции необходимо подтвердить электротехническим расчётом.

Перейдите в каталог бронированного кабеля или направьте заявку в ЭлектроОМ: info@om-ek.ru, +7 (343) 288-79-59. Актуальную цену, наличие нужной длины и срок поставки уточняйте при оформлении заказа.
