Кабель КВВГнг-FRLS

КВВГнг-FRLS кабель контрольный огнестойкий

Область применения

Предназначены для не-подвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распре-делительных устройств с номинальным переменным напряжением до 660 В, часто-ты до 100 Гц или постоянным напряжением до 1000 В. Кабели без специального исполнения (общепромыш-ленное) и исполнений «нг» и «ХЛ» изготавливаются для промышленного применения, в том числе исполнения «ХЛ» и «нг-ХЛ»- для районов с холод-ным климатом; исполнений «нг-LS», «нг-FRLS», «нг-FRHF» и «нг-HF» – для промышленно-го применения и атомных стан-ций вне гермозоны, в системах АС класса 2 (по ОПБ-88), в том числе исполнений «нг-FRLS» и «нг-FRHF» – для применения в электрических цепях систем безопасности, сохраняющих работоспособность при пожа-ре, исполнения «нг-HF» – для электропроводок в офисных зданиях, оснащенных ком-пьютерной техникой, детских садах, школах, больницах, для кабельных линий зрелищных комплексов и спортивных сооружений.

Форма поставки

Кабель поставляется на деревянных барабанах по ГОСТ 5151-79 строительными длинами не менее 150 м. Упаковка барабановсплошная (дерево), частичная (дерево) или матами (ДСП).

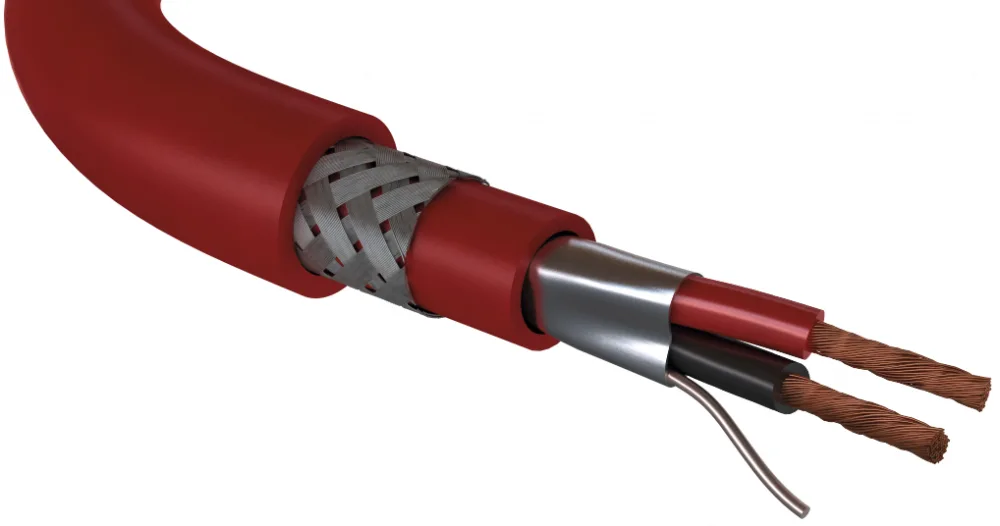

Конструкция

ЖИЛА – однопроволочная круглая, 1 класса по ГОСТ 22483 из мягкой медной (номинальным сечением от 0,75 до 6,0 мм2 ) или алюминиевой (но-минальным сечением от 2,5 до 10,0 мм2 ) проволоки.

ИЗОЛЯЦИЯ ЖИЛ – изоляционный ПВХ пластикат (в кабелях КВ…, АКВ…), в том числе ПВХ пластикат с низкой температурой стеклования (в кабелях исполнения «ХЛ» и «нг-ХЛ»), ПВХ пластикат пониженной пожароопасности с низким дымо- и газовыделением (в кабелях исполнения «нг-LS» и «нг-FRLS»), композиция полиэтилена высокого давления (в кабелях КПВ…, АКПВ…), полимерная композиция, не содержащая галогенов (в кабелях исполнений «нг-HF» и «нг-FRHF»).

ТЕРМИЧЕСКИЙ БАРЬЕР – в кабелях исполнений «нг-FRLS» и «нг-FRHF» обмотка из двух слюдосодержащих лент с перекрытием не менее 40%.

СЕРДЕЧНИК – изолированные жилы кабелей скручены повивной скрут-кой. В каждом повиве кабелей без специального исполнения и исполнения «нг» имеется счетная пара, изолированные жилы которой по цвету отлича-ются друг от друга и от остальных жил, цвет изоляции которых одинаковый. В кабелях остальных исполнений изолированные жилы имеют цифровую или цветовую маркировку всех жил. В кабелях КВВГз, КВВГзнг внутреннее пространство между жилами заполнено жгутом.

РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ (ОБОЛОЧКА) – в бронированных кабелях с покровами Б и БГ на сердечник накладывается оболочка, номинальной тол-щиной в соответствии с ГОСТ 7006, с покровом БбШв и экраном на сердечник накладывается разделительный слой толщиной не менее 0,5 мм: для кабелей без исполнения – из ПВХ пластиката, исполнения «нг» – из ПВХ пластиката пониженной горючести, исполнения «нг-LS» и «нг-FRLS» – из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением, исполнения «нг-HF» и «нг-FRHF» – из полимерной композиции не содержащей галогенов, исполнения «ХЛ» – из ПВХ пластиката с низкой температурой стеклования, исполнения «нг-ХЛ» – из ПВХ пластиката с низкой температурой стеклования пониженной горючести.

ЭКРАН – в виде обмотки из алюминиевой фольги номинальной толщиной 0,1 мм (в кабелях без специального исполнения, исполнений «нг», «нг-LS», «нг-HF», «ХЛ» и «нг-ХЛ») или из медной ленты номинальной толщиной 0,06 мм (в кабелях исполнений «нг-HF», «нг-FRHF» и «нг-FRLS»), с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Под экраном из алюминиевой фольги продольно проложена медная луженая проволока номинальным диаметром 0,4 мм.

ЗАЩИТНЫЕ ПОКРОВЫ:

типа БбШв

• броня из двух стальных оцинкованных лент: в кабелях исполнений «нг-HF», «ХЛ» и «нг-ХЛ» – толщиной 0,2 мм, в кабеля остальных исполнений – толщиной 0,3 мм,

• защитный шланг (из материала в соответствии с исполнением кабеля, аналогично разделительному слою);

типа Б

• подушка из двух лент лент крепированной бумаги и битума,

• броня из двух стальных лент толщиной 0,3 мм,

• - наружный покров из битума, стеклопряжи, битума, мелового состава;

типа БГ

• подушка из двух лент лент крепированной бумаги и битума,

• броня из двух стальных оцинкованных лент толщи-ной 0,3 мм.

ОБОЛОЧКА – в кабелях без защитных покровов на сердечник накладывается оболочка из материала в соответствии с исполнением кабеля, указанным для разделительного слоя (оболочки).

Условия эксплуатации

Без защитных покровов – в помещениях, каналах, туннелях, при отсутствии механических воздействий на кабель. С покровом БГ – в помещениях, каналах, туннелях, если кабель не подвергается значительным растягива-ющим усилиям. С покровом Б – в земле (траншеях) в условиях агрес-сивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается зна-чительным растягивающим усилиям. Экрaнированные ( с буквой Э) – в помещениях, каналах, туннелях при отсутствии механических воз-действий на кабель, в условиях агрессивной среды и необходимости защиты электрических цепей от влия-ния внешних электрических полей. С покровом БбШв – в помещениях, каналах, тунне-лях, в земле (траншеях) в том числе в условиях агрес-сивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям. С заполнение внутреннего пространства (с буквой з) – применяется для электроустановок, требующих уплотнения кабелей при вводе. Кабели всех марок могут быть проложены на открытом воздухе. Усилие натяжения кабелей при прокладке и монтаже не должно создавать в токопроводящих жилах растя-гивающее напряжение более 4 кгс/мм2 для меди и более 2 кгс/мм2 – для алюминия. Кабели не распространяют горение: общепромыш-ленного исполнения, кроме кабелей с покровом Б – при одиночной прокладке, кабели всех остальных исполне-ний – при групповой прокладке.
